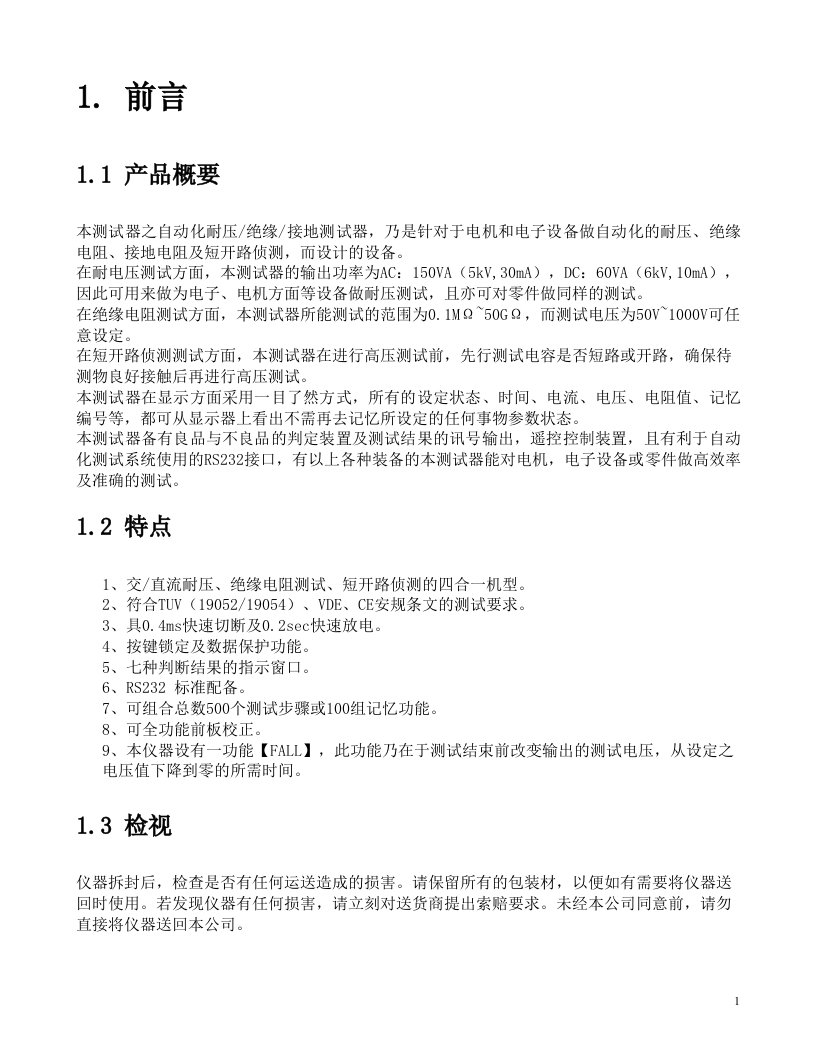

自动化耐压绝缘接地测试器使用操作说明书手册

1.前言1.1产品概要本测试器之自动化耐压/绝缘/接地测试器，乃是针对于电机和电子设备做自动化的耐压、绝缘电阻、接地电阻及短开路侦测，而设计的设备。在耐电压测试方面，本测试器的输出功率为AC:150VA(5kV,30mA),DC:60VA(6kV,10mA),因此可用来做为电子、电机方面等设备做耐压测试，且亦可对零件做同样的测试。在绝缘电阻测试方面，本测试器所能测试的范围为0.1M250G2,而测试电压为50V1000V可任意设定。在短开路侦测测试方面，本测试器在进行高压测试前，先行测试电容是否短路或开路，确保待测物良好接触后再进行高压测试。本测试器在显示方面采用一目了然方式，所有的设定状态、时间、电流、电压、电阻值、记忆编号等，都可从显示器上看出不需再去记忆所设定的任何事物参数状态。本测试器备有良品与不良品的判定装置及测试结果的讯号输出，遥控控制装置，且有利于自动化测试系统使用的RS232接口，有以上各种装备的本测试器能对电机，电子设备或零件做高效率及准确的测试。1.2特点1、交/直流耐压、绝缘电阻测试、短开路侦测的四合一机型。2、符合TUV(19052/19054)、VDE、CE安规条文的测试要求。3、具0.4ms快速切断及0.2sec快速放电。4、按键锁定及数据保护功能。5、七种判断结果的指示窗口。6、RS232标准配备。7、可组合总数500个测试步骤或100组记忆功能。8、可全功能前板校正。9、本仪器设有一功能【FLL】,此功能乃在于测试结束前改变输出的测试电压，从设定之电压值下降到零的所需时间。1.3检视仪器拆封后，检查是否有任何运送造成的损害。请保留所有的包装材，以便如有需要将仪器送回时使用。若发现仪器有任何损害，请立刻对送货商提出索赔要求。未经本公司同意前，请勿直接将仪器送回本公司。1
