CTE_CT-1600_参考电器原理图_1992

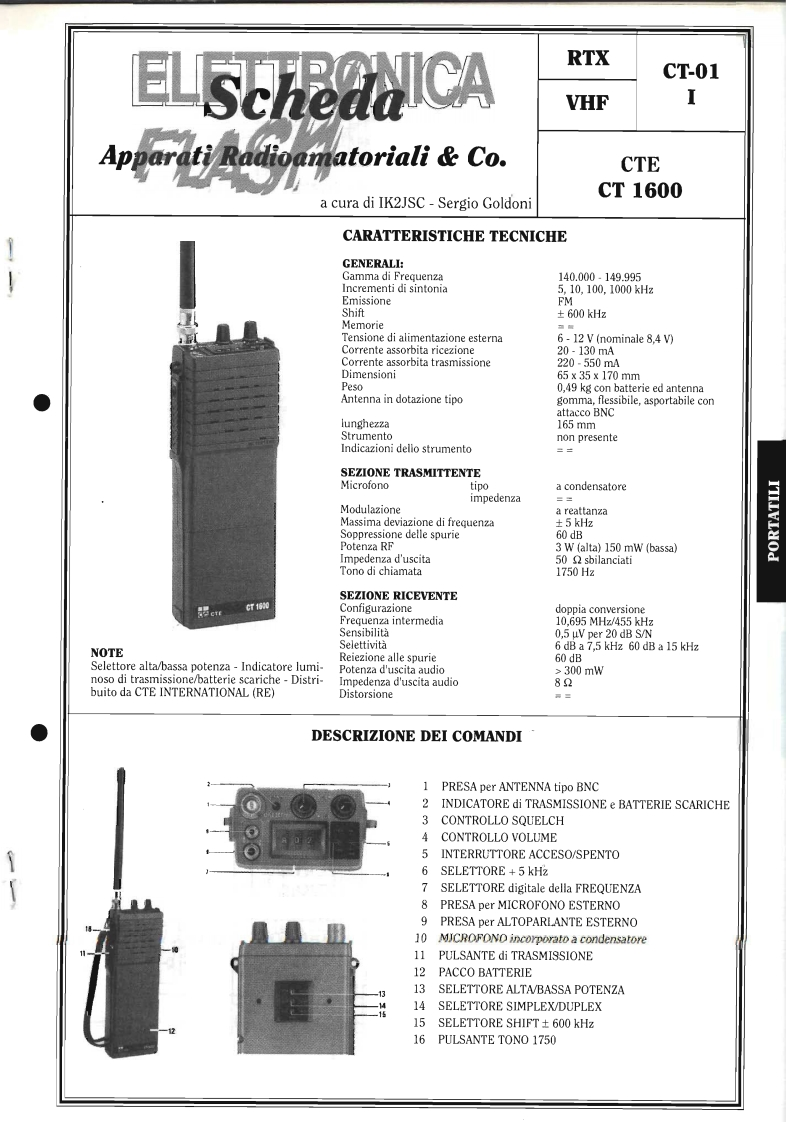

EL5c泥wlCARTXCT-01VHFICTECT1600a cura di IK2JSC-Sergio GoldoniCARATTERISTICHE TECNICHEGENERALI:Gamma di Frequenza140.000.149.995Incrementi di sintonia5,10,100.1000kHzEmissioneFMShift±600kHzMemorieTensione di alimentazione esterna6-12 V (nominale 8,4 V)Corrente assorbita ricezione20-130mACorrente assorbita trasmissione220-550mADimensioni65x35x170mmPeso0,49 kg con batterie ed antennaAntenna in dotazione tipogomma,flessibile,asportabile conattacco BNClunghezza165mmStrumentonon presenteIndicazioni dello strumento三=SEZIONE TRASMITTENTEMicrofonotipoa condensatoreimpedenza==Modulazionea reattanzaMassima deviazione di frequenza±5kHzSoppressione delle spurie60 dBPotenza RF3 W(alta)150 mW (bassa)Impedenza d'uscita50 sbilanciatiTono di chiamata1750HzSEZIONE RICEVENTEConfigurazionedoppia conversioneFrequenza intermedia10,695MHz/455kHzSensibilita0,5 uV per 20 dB S/NSelettivitaNOTE6 dB a 7,5 kHz 60 dB a 15 kHzReiezione alle spurie60 dBSelettore alta/bassa potenza Indicatore lumiPotenza d'uscita audio>300mWnoso di trasmissione/batterie scariche -Distri-Impedenza d'uscita audio82buito da CTE INTERNATIONAL (RE)DistorsioneDESCRIZIONE DEI COMANDI1PRESA per ANTENNA tipo BNC2INDICATORE di TRASMISSIONE e BATTERIE SCARICHE3CONTROLLO SQUELCHCONTROLLO VOLUME5INTERRUTTORE ACCESO/SPENTO6 SELETTORE +5 kHz7SELETTORE digitale della FREQUENZA8PRESA per MICROFONO ESTERNO9PRESA per ALTOPARLANTE ESTERNO10MJCROFONO incorporato a condensatore11PULSANTE di TRASMISSIONE12 PACCO BATTERIE13SELETTORE ALTABASSA POTENZA14SELETTORE SIMPLEX/DUPLEX15SELETTORE SHIFT+600 kHz16 PULSANTE TONO 1750
