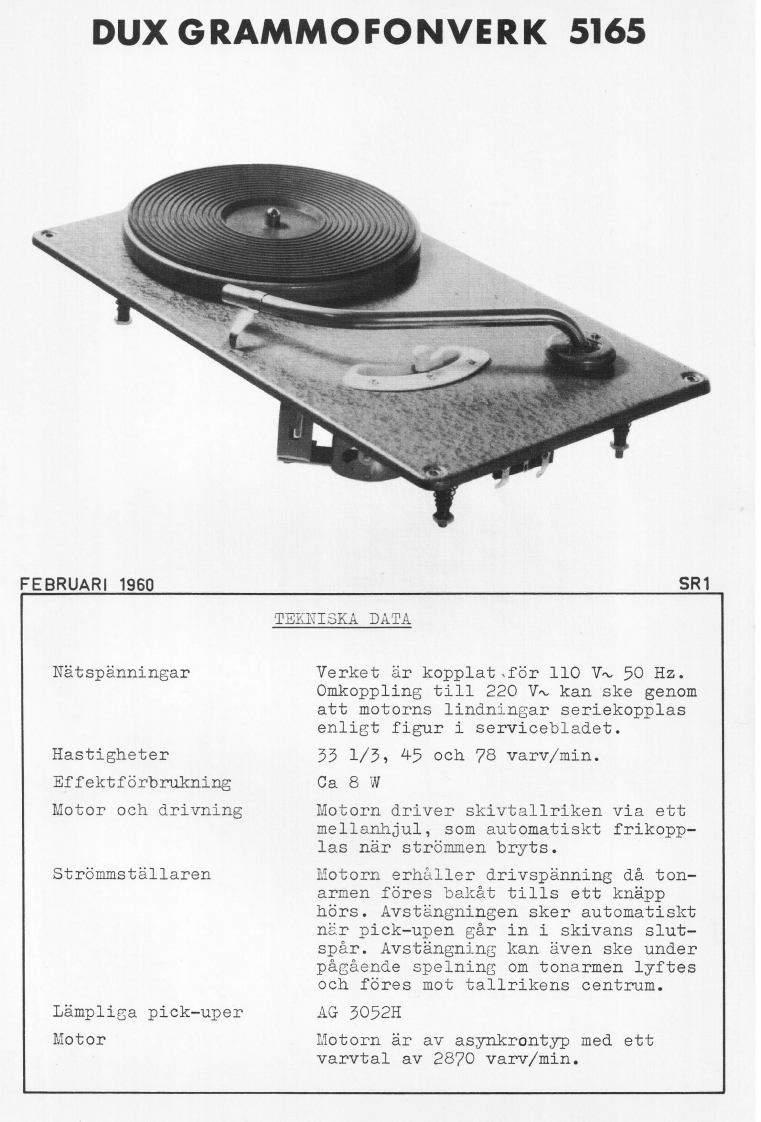

DUX GRAMMOFONVERK 5165FEBRUARI 1960SR1TEKNISKA DATANatsp点nningarVerket ar kopplat.for 110 V 50 Hz.Omkoppling till 220 V~kan ske genomatt motorns lindningar seriekopplasenligt figur i servicebladet.Hastigheter33 1/3,45 och 78 varv/min.EffektforbrukningCa 8 WMotor och drivningMotorn driver skivtallriken via ettmellanhjul,som automatiskt frikopp-las nar strommen bryts.StrommstallarenMotorn erhaller drivspanning da ton-armen fores bakat tills ett knapphors.Avstangningen sker automatisktnar pick-upen gar in i skivans slut-spar.Avstangning kan aven ske underpagaende spelning om tonarmen lyftesoch fores mot tallrikens centrum.L点mpliga pick-uperAG 3052HMotorMotorn ar av asynkrontyp med ettvarvtal av 2870 varv/min.
