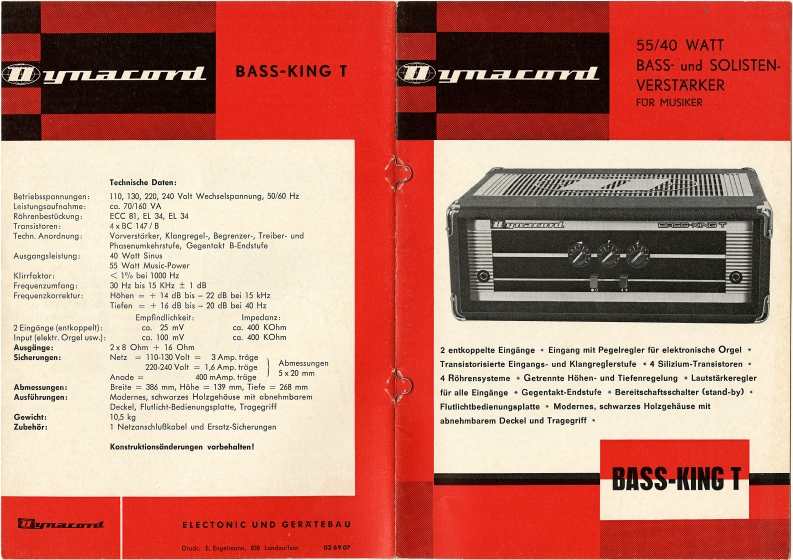

55/40 WATTBASS-KING TBASS-und SOLISTEN-VERSTARKERFOR MUSIKERTechnische Daten:Betriebsspannungen:110,130,220,240 Volt Wechselsponnung,50/60 HzLeistungsoufnahme:ca.70160VARahrenbestockung:ECC81,EL34.且34Transistoren:4x BC 147/B业gte-ong2Techn.Anordnung:Vorverstarker,Klangregel-,Begrenzer-,Treiber-undPhasenumkehrstufe,Gegentakt B-EndstufeAusgangsleistung40 Welt Sinus--》55 Watt Music-PowerKlirrfoktor:<1%bei 1000 HzFrequenzumfang:30 Hz bis15KHz±1dBFrequenzkorrektur:Heshen 14 dB bis -22 dB bei 15 kHzTiefen =16 dB bis -20 dB bei 40 HzEmpfindlichkeit:Impedanz:2 Eingonge (entkoppelt]:ca.25 mVca.400 KOhmInput [elektr.Orgel usw.:ca.100 mVco.400 KOhmAusgange:2x8○hm+16Ohm2 entkoppelte Eingange Eingang mit Pegelregler fur elektronische OrgelSicherungen:Netz 110-130 Volt 3Amp.troge220.240 Volt 1.6 Amp.trogeAbmessungenTransistorisierte Eingangs-und Klangreglerstufe .4 Silizium-Transistoren.Anode400 mAmp.troge5×20mm4 Rohrensysteme Getrennte Hohen-und Tiefenregelung.LautstarkereglerAbmessungon:Breite 386 mm,Hohe 139 mm,Tiefe 268 mmAusfuhrungen!Modernes,schwarzes Holzgehause mit obnehmbaremfir alle Eingange.Gegentakt-Endstufe Bereitschaftsschalter (stand-by).Deckel,Flutlicht-Bedienungsplatte,TragegriffFlutlichtbedienungsplatte.Modernes.schwarzes Holzgehause mitGewicht:105kgZubehori1 Nelzanschluekabel und Ersotz-Sicherungenabnehmbarem Deckel und Tragegriff.Konstruktionsinderungen vorbehalten!BASS-KING T直nacmrdELECTONIC UND GERATEBAUDrud:t.Eapelmann,838 Lendew/lsar026907
