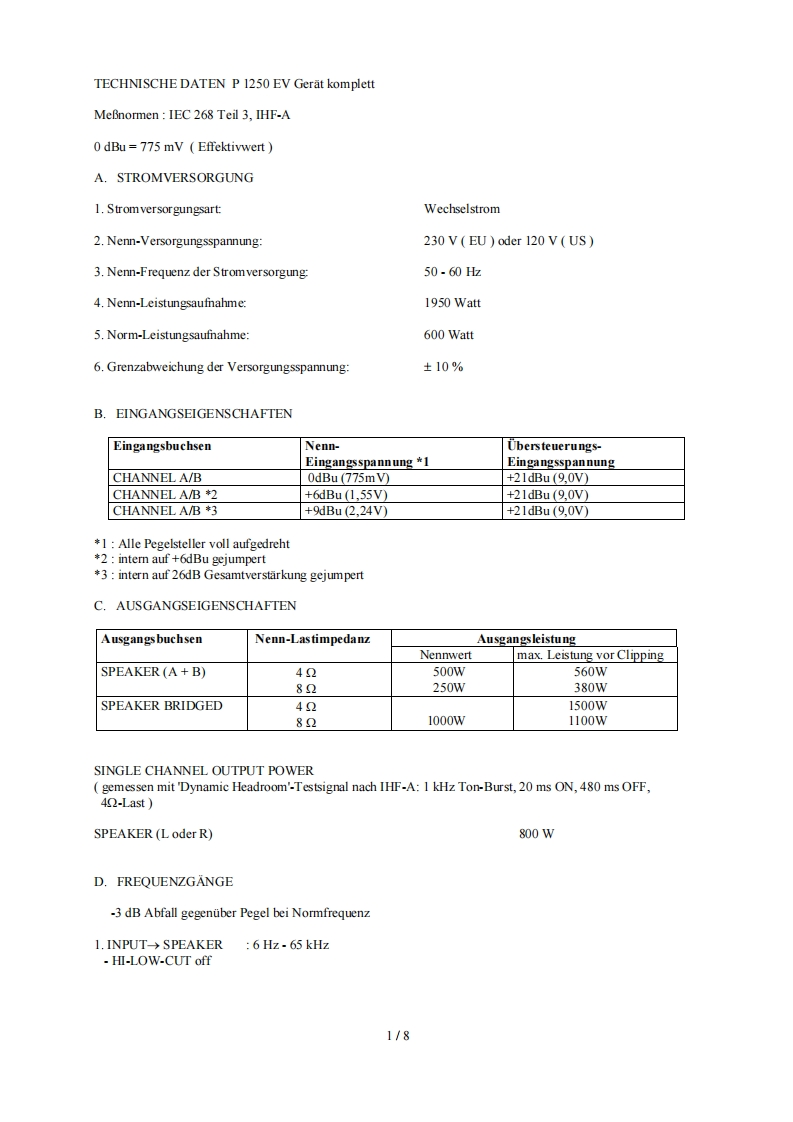

TECHNISCHE DATEN P 1250 EV Gerat komplettMeBnormen IEC 268 Teil 3.IHF-A0 dBu 775 mV EffektivwertA.STROMVERSORGUNG1.Stromversorgungsart:Wechselstrom2.Nenn-Versorgungsspannung:230 V(EU oder 120 V(US)3.Nenn-Frequenz der Stromversorgung:50-60Hz4.Nenn-Leistungsaufnahme:1950 Watt5.Norm-Leistungsaufnahme:600 Watt6.Grenzabweichung der Versorgungsspannung:±10%B.EINGANGSEIGENSCHAFTENEingangsbuchsenNenn-Ubersteuerungs-Eingangsspannung *1EingangsspannungCHANNEL A/BOdBu (775mV)+21dBu(9,0W)CHANNEL A/B *2+6dBu(1,55V)+21dBu(9,0W)CHANNEL A/B *3+9dBu(2,24V)+21dBu(9,0V*1:Alle Pegelsteller voll aufgedreht*2 intern auf +6dBu gejumpert*3:intern auf 26dB Gesamtverstarkung gejumpertC.AUSGANGSEIGENSCHAFTENAusgangs buchsenNenn-LastimpedanzAusgangsleistungNennwertmax.Leistung vor ClippingSPEAKER(A+B)42500W560W82250W380WSPEAKER BRIDGED421500W821000W1100wSINGLE CHANNEL OUTPUT POWERgemessen mit 'Dynamic Headroom'-Testsignal nach IHF-A:I kHz Ton-Burst,20 ms ON,480 ms OFF,42-LastSPEAKER(L oder R)800WD.FREQUENZGANGE-3 dB Abfall gegenuber Pegel bei Normfrequenz1.INPUT->SPEAKER 6 Hz-65 kHzHI-LOW-CUT off1/8
