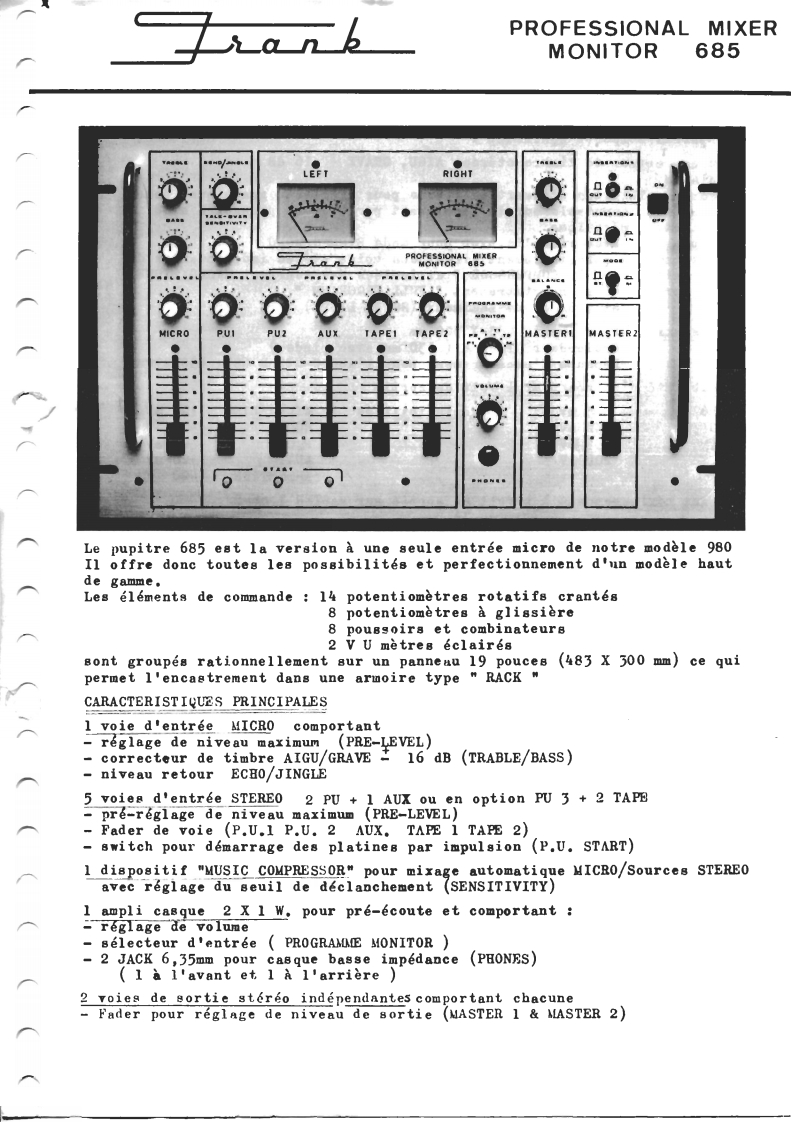

PROFESSIONAL MIXERMONITOR685LEFTRIGHTPaO5系58"。8RMICROPUIPU2AUXTAPEI TAPE2MASTERIMASTER2Le pupitre 685 est la version a une seule entree micro de notre modele 980Il offre donc toutes les possibilites et perfectionnement d'un modele hautde gamme.Les elements de commande 14 potentiometres rotatifs crantes8 potentiometres a glissiere8 poussoira et combinateurs2 V U metres eclairesBont groupes rationnellement sur un panneau 19 pouces (483 X 500 mm)ce quipermet 1'encastrement dans une armoire type RACK mCARACTERISTIQUES PRINCIPALES1 voie d'entree MICRO comportantreglage de niveau maximum (PRE-LEVEL)correcteur de timbre AIGU/GRAVE 16 dB (TRABLE/BASS)niveau retour ECBO/JINGLE5 voies d'entree STEREO 2 PU 1 AUX ou en option PU 3 +2 TAPEpre-reglage de niveau maximum (PRE-LEVEL)Fader de voie (P.U.1 P.U.2 AUX.TAPE 1 TAPE 2)switch pour demarrage des platines par impulsion (P.U.START)1 dispositif "MUSIC COMPRESSOR"pour mixage automatique MICRO/Sources STEREOavec reglage du seuil de declanchement (SENSITIVITY)1 ampli casque 2 X 1 W.pour pr6-6coute et comportantreglage de volumeselecteur d'entree PROGRAMKE MONITOR2 JACK 6,35mm pour casque basse impedance (PHONES)I a 1'avant et l A l'arriere2 voies de sortie stereo independantes comportant chacuneFader pour reglage de niveau de sortie (MASTER 1 MASTER 2)
