2015年物理实验技能考试

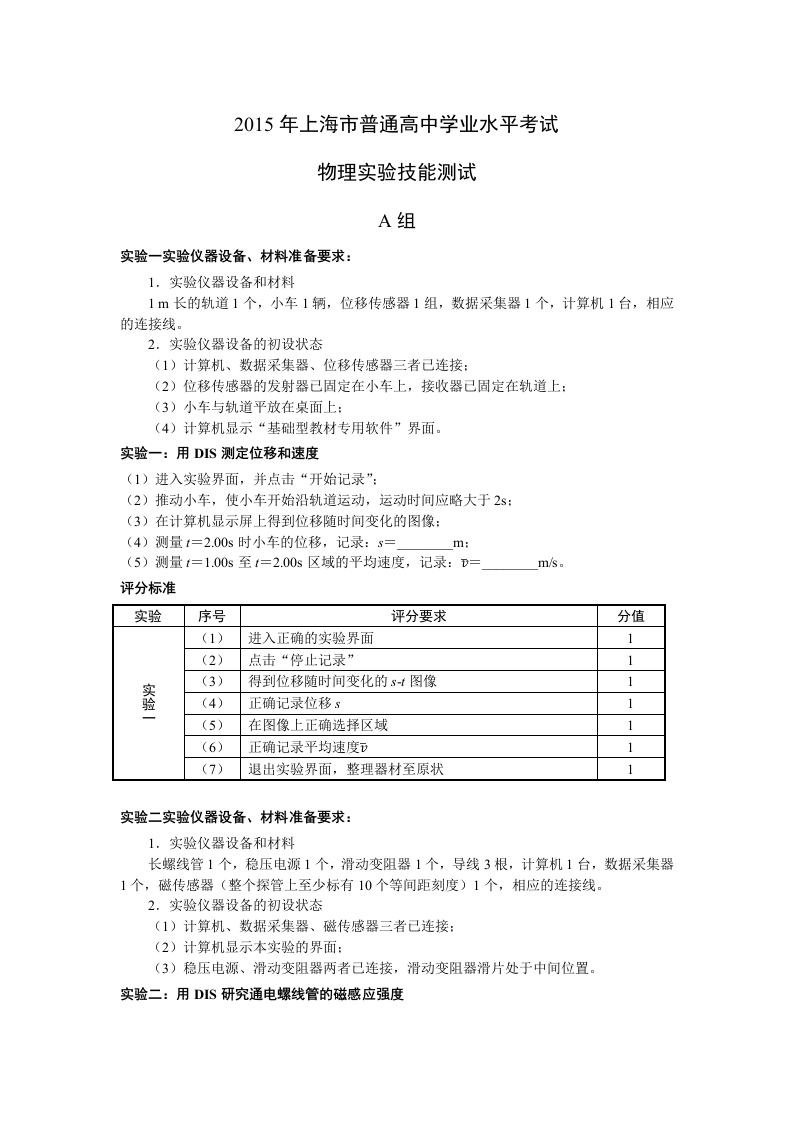

2015年上海市普通高中学业水平考试物理实验技能测试A组实验一实验仪器设备、材料准备要求：1.实验仪器设备和材料1m长的轨道1个，小车1辆，位移传感器1组，数据采集器1个，计算机1台，相应的连接线。2.实验仪器设备的初设状态(1)计算机、数据采集器、位移传感器三者己连接：(2)位移传感器的发射器已固定在小车上，接收器己固定在轨道上：(3)小车与轨道平放在桌面上：(4)计算机显示“基础型教材专用软件”界面。实验一：用DIS测定位移和速度(1)进入实验界面，并点击“开始记录”：(2)推动小车，使小车开始沿轨道运动，运动时间应略大于2s:(3)在计算机显示屏上得到位移随时间变化的图像：(4)测量t=2.00s时小车的位移，记录：s=m:(5)测量t=1.00s至t=2.00s区域的平均速度，记录：D=m/s评分标准实验序号评分要求分值(1)进入正确的实验界面1(2)点击“停止记录”(3)得到位移随时间变化的st图像鑫(4)正确记录位移s1(5)在图像上正确选择区域(6)正确记录平均速度(7)退出实验界面，整理器材至原状1实验二实验仪器设备、材料准备要求：1.实验仪器设备和材料长螺线管1个，稳压电源1个，滑动变阻器1个，导线3根，计算机1台，数据采集器1个，磁传感器（整个探管上至少标有10个等间距刻度）1个，相应的连接线。2.实验仪器设备的初设状态(1)计算机、数据采集器、磁传感器三者己连接：(2)计算机显示本实验的界面：(3)稳压电源、滑动变阻器两者已连接，滑动变阻器滑片处于中间位置。实验二：用DIS研究通电螺线管的磁感应强度
