2021年12月15日no1pk的初中物理组卷

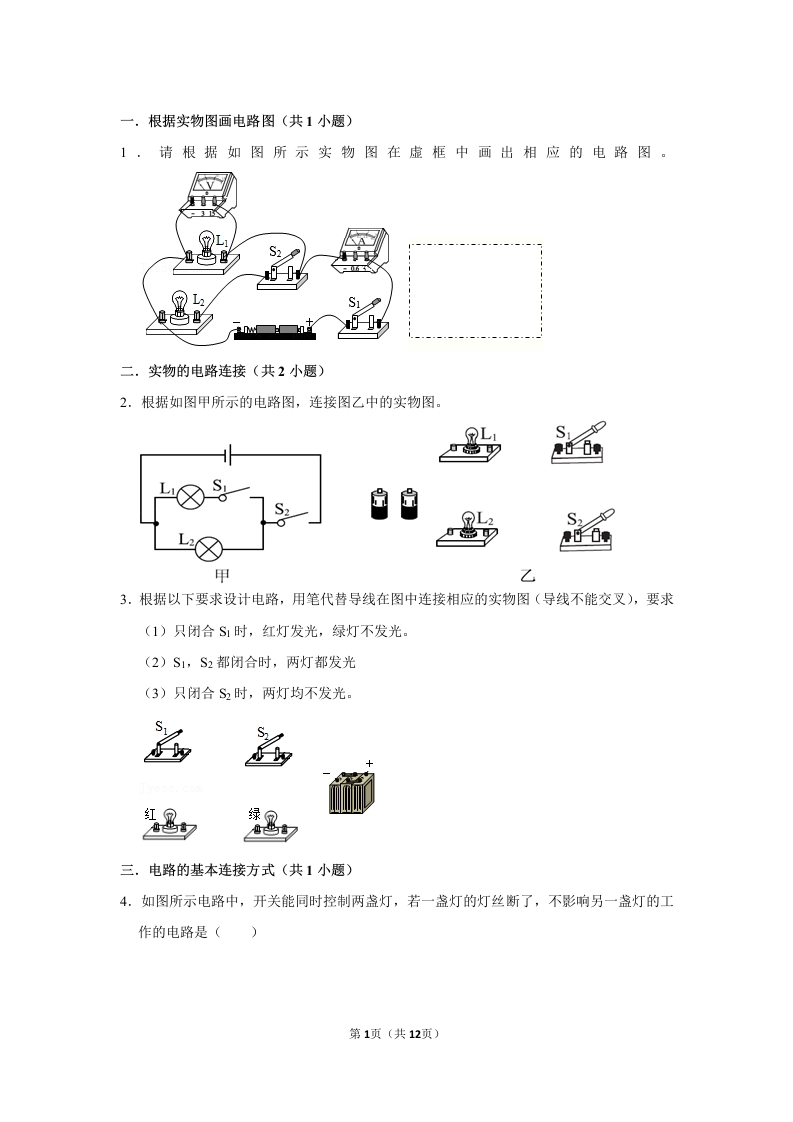

一，根据实物图画电路图（共1小题）1·请根据如图所示实物图在虚框中画出相应的电路图。S28!!S1;!!二.实物的电路连接（共2小题）2.根据如图甲所示的电路图，连接图乙中的实物图。S⑧S2L2又形0量甲乙3.根据以下要求设计电路，用笔代替导线在图中连接相应的实物图（导线不能交叉），要求(1)只闭合S时，红灯发光，绿灯不发光(2)S1,S2都闭合时，两灯都发光(3)只闭合S2时，两灯均不发光。S才绿风三.电路的基本连接方式（共1小题）4.如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()第1页（共12页）
