全国大学生电子设计比赛试题_80MHz-100MHz频谱仪

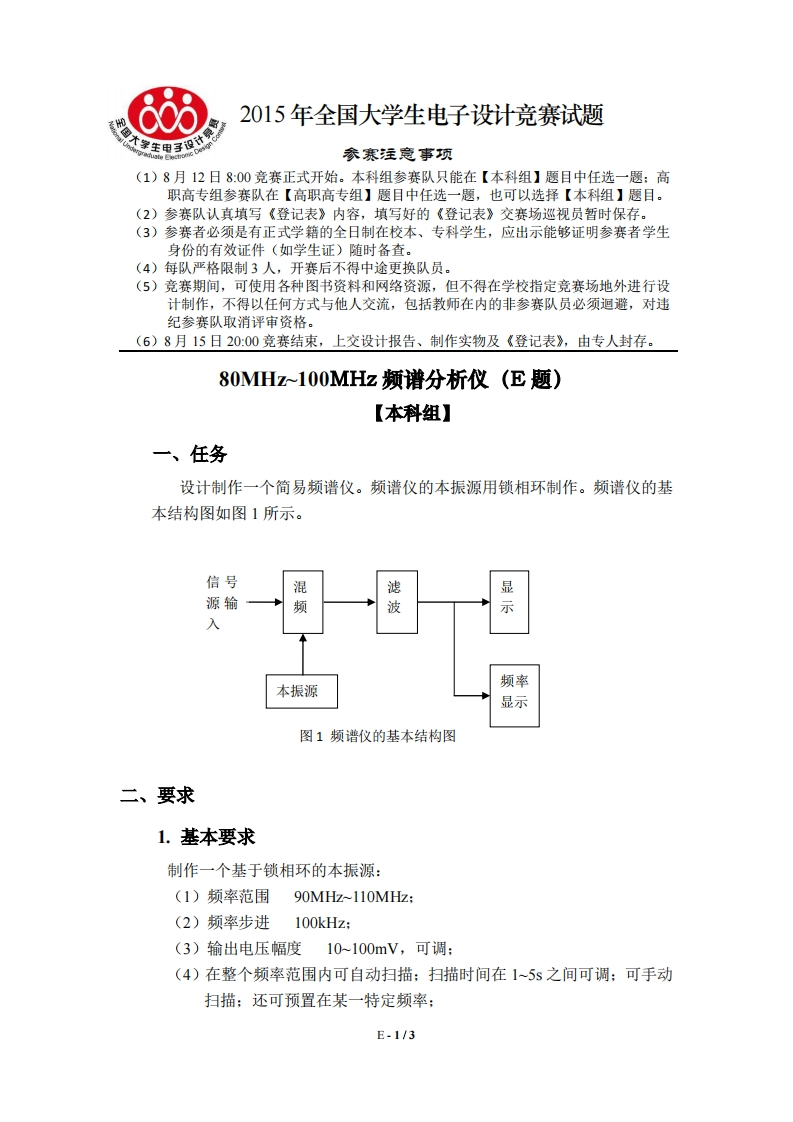

662015年全国大学生电子设计竞赛试题参寒注意事项(1)8月12日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。80MHz~100MHz频谱分析仪(E题)【本科组】一、任务设计制作一个简易频谱仪。频谱仪的本振源用锁相环制作。频谱仪的基本结构图如图1所示。信号混滤显源输频波冷入频率本振源显示图1频谱仪的基本结构图二、要求1.基本要求制作一个基于锁相环的本振源：(1)频率范围90MHz~110MHz;(2)频率步进100kHz:(3)输出电压幅度10~100mV,可调：(4)在整个频率范围内可自动扫描：扫描时间在1~5s之间可调：可手动扫描：还可预置在某一特定频率：E-1/3
