全国大学生电子设计比赛试题_波形发生器

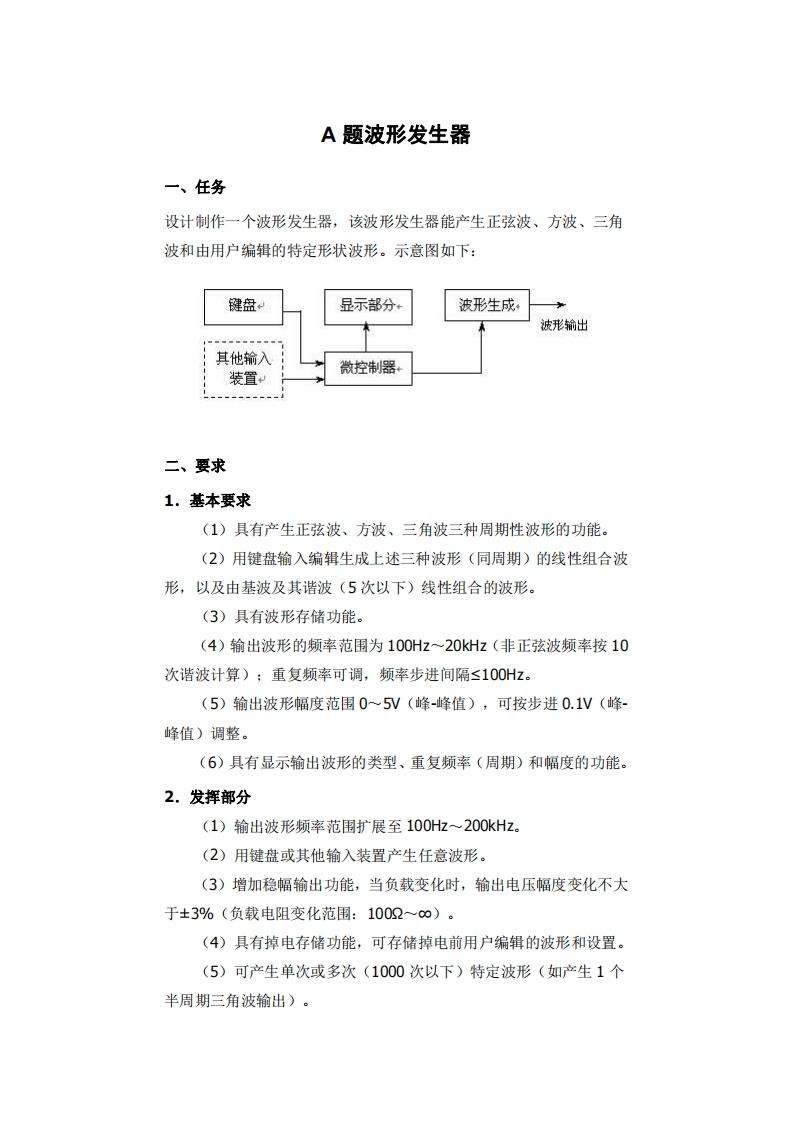

A题波形发生器一、任务设计制作一个波形发生器，该波形发生器能产生正弦波、方波、三角波和由用户编辑的特定形状波形。示意图如下：键盘显示部分。波形生成波形输出其他输入微控制器装置二、要求1.基本要求(1)具有产生正弦波、方波、三角波三种周期性波形的功能。(2)用键盘输入编辑生成上述三种波形（同周期）的线性组合波形，以及由基波及其谐波(5次以下)线性组合的波形。(3)具有波形存储功能。(4)输出波形的频率范围为100Hz一20kHz(非正弦波频率按10次谐波计算)；重复频率可调，频率步进间隔≤100Hz(5)输出波形幅度范围0~5V(峰-峰值)，可按步进0.1V(峰-峰值)调整。(6)具有显示输出波形的类型、重复频率（周期）和幅度的功能。2.发挥部分(1)输出波形频率范围扩展至100Hz一200kHz。(2)用键盘或其他输入装置产生任意波形。(3)增加稳幅输出功能，当负载变化时，输出电压幅度变化不大于±3%（负载电阻变化范围：1002~∞）。(4)具有掉电存储功能，可存储掉电前用户编辑的波形和设置。(5)可产生单次或多次(1000次以下)特定波形（如产生1个半周期三角波输出)。
