全国大学生电子设计比赛试题_程控滤波器

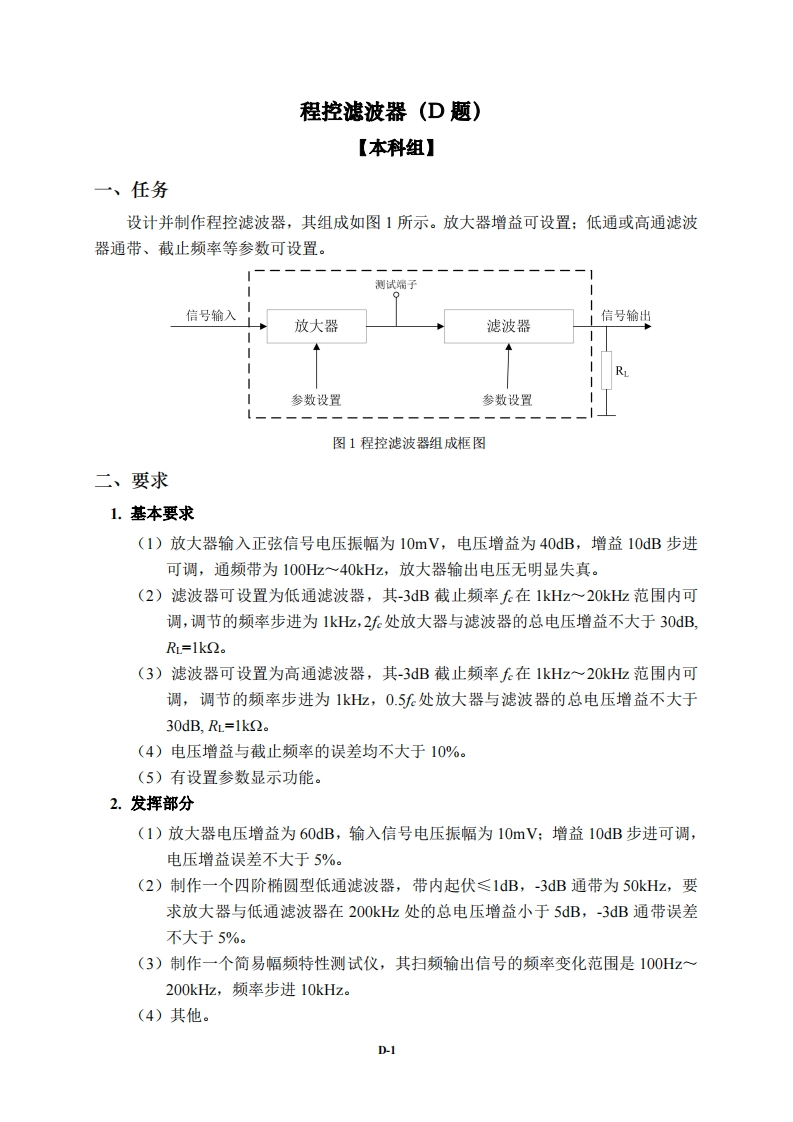

程控滤波器(D题)【本科组】一、任务设计并制作程控滤波器，其组成如图1所示。放大器增益可设置：低通或高通滤波器通带、截止频率等参数可设置。测试端子Q信号输入放大器滤波器,信号输出R参数设置参数设置图1程控滤波器组成框图二、要求1.基本要求(1)放大器输入正弦信号电压振幅为10mV,电压增益为40dB,增益10dB步进可调，通频带为100Hz~40kHz,放大器输出电压无明显失真。(2)滤波器可设置为低通滤波器，其-3dB截止频率f在1kHz~20kHz范围内可调，调节的频率步进为1kHz,2f处放大器与滤波器的总电压增益不大于30B,R=1k2。(3)滤波器可设置为高通滤波器，其-3dB截止频率f在1kHz~20kHz范围内可调，调节的频率步进为1kHz,0.5f处放大器与滤波器的总电压增益不大于30dB,R=1k2。(4)电压增益与截止频率的误差均不大于10%。(5)有设置参数显示功能。2.发挥部分(1)放大器电压增益为60dB,输入信号电压振幅为10mV:增益10dB步进可调，电压增益误差不大于5%。(2)制作一个四阶椭圆型低通滤波器，带内起伏≤1dB,-3dB通带为50kHz,要求放大器与低通滤波器在200kHz处的总电压增益小于5dB,-3dB通带误差不大于5%。(3)制作一个简易幅频特性测试仪，其扫频输出信号的频率变化范围是100Hz~200kHz,频率步进10kHz。(4)其他。D-1
