全国大学生电子设计比赛试题_单相用电器分析监测装置

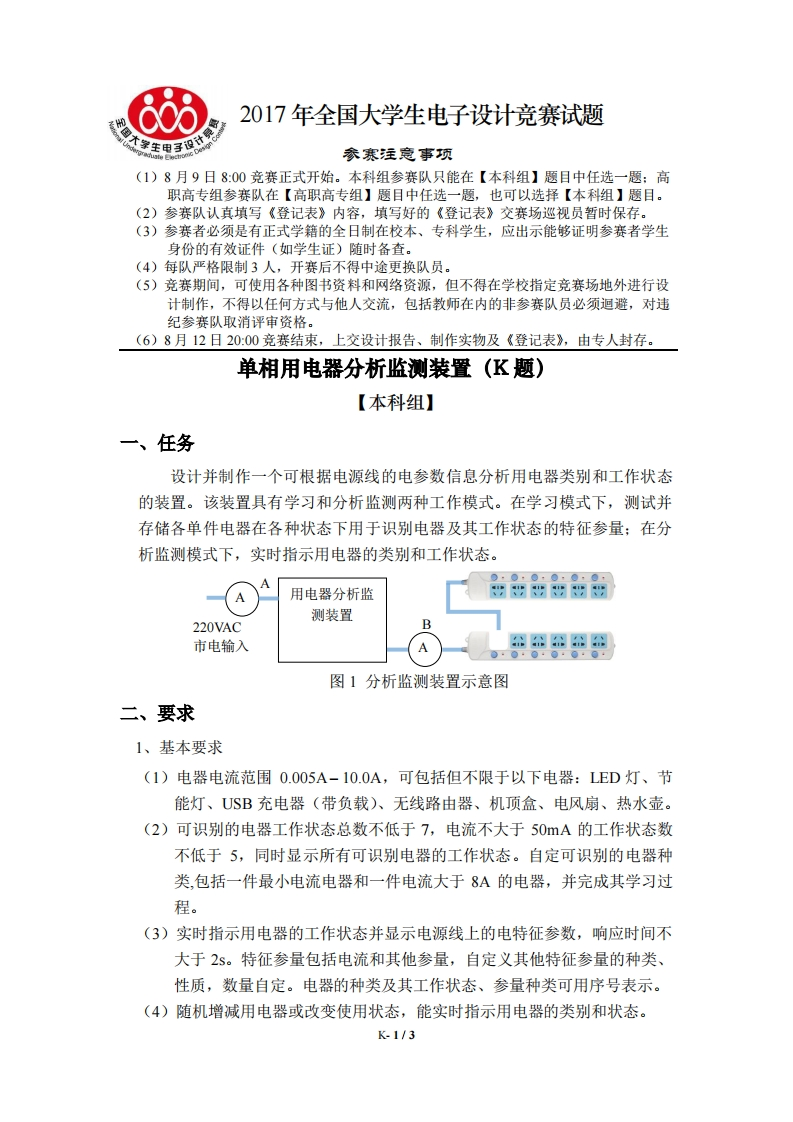

2017年全国大学生电子设计竞赛试题66参寒注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。单相用电器分析监测装置(K题)【本科组】一、任务设计并制作一个可根据电源线的电参数信息分析用电器类别和工作状态的装置。该装置具有学习和分析监测两种工作模式。在学习模式下，测试并存储各单件电器在各种状态下用于识别电器及其工作状态的特征参量：在分析监测模式下，实时指示用电器的类别和工作状态。用电器分析监甜甜出出甜周测装置220VACB市电输入征细0·●·●·0·0·0·图1分析监测装置示意图二、要求1、基本要求(1)电器电流范围0.005A-10.0A,可包括但不限于以下电器：LED灯、节能灯、USB充电器（带负载）、无线路由器、机顶盒、电风扇、热水壶。(2)可识别的电器工作状态总数不低于7，电流不大于50mA的工作状态数不低于5，同时显示所有可识别电器的工作状态。自定可识别的电器种类，包括一件最小电流电器和一件电流大于8A的电器，并完成其学习过程。(3)实时指示用电器的工作状态并显示电源线上的电特征参数，响应时间不大于2S。特征参量包括电流和其他参量，自定义其他特征参量的种类、性质，数量自定。电器的种类及其工作状态、参量种类可用序号表示。(4)随机增减用电器或改变使用状态，能实时指示用电器的类别和状态。K-1/3
