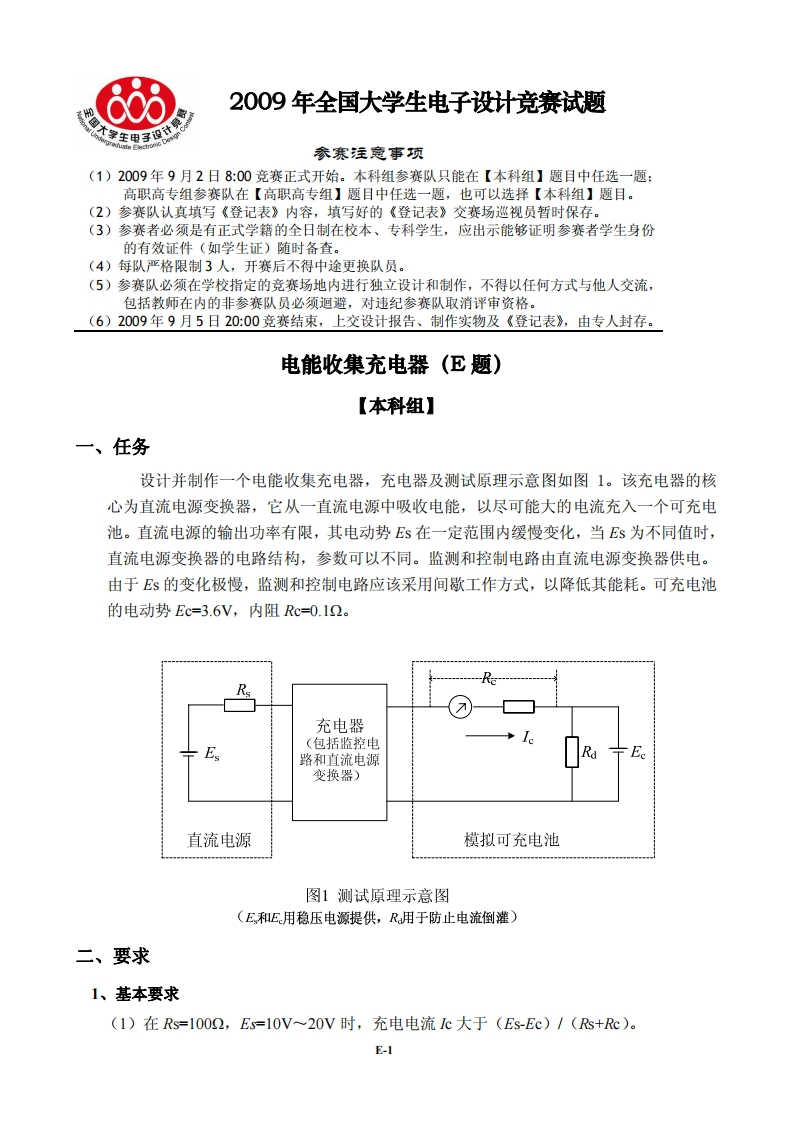

682009年全国大学生电子设计竞赛试题易大家主田子受参赛注意事项(1)2009年9月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2009年9月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。电能收集充电器(E题)【本科组】一、任务设计并制作一个电能收集充电器，充电器及测试原理示意图如图1。该充电器的核心为直流电源变换器，它从一直流电源中吸收电能，以尽可能大的电流充入一个可充电池。直流电源的输出功率有限，其电动势Es在一定范围内缓慢变化，当Es为不同值时，直流电源变换器的电路结构，参数可以不同。监测和控制电路由直流电源变换器供电。由于Es的变化极慢，监测和控制电路应该采用间歇工作方式，以降低其能耗。可充电池的电动势Ec=3.6V,内阻Rc=0.12。R充电器(包括监控电路和直流电源变换器)直流电源模拟可充电池图1测试原理示意图(E和E用稳压电源提供，R用于防止电流倒灌)二、要求1、基本要求(1)在Rs=1002,Es=10V~20V时，充电电流c大于(Es-EC)/(Rs+Rc)。E-1
