全国大学生电子设计比赛试题_调频收音机

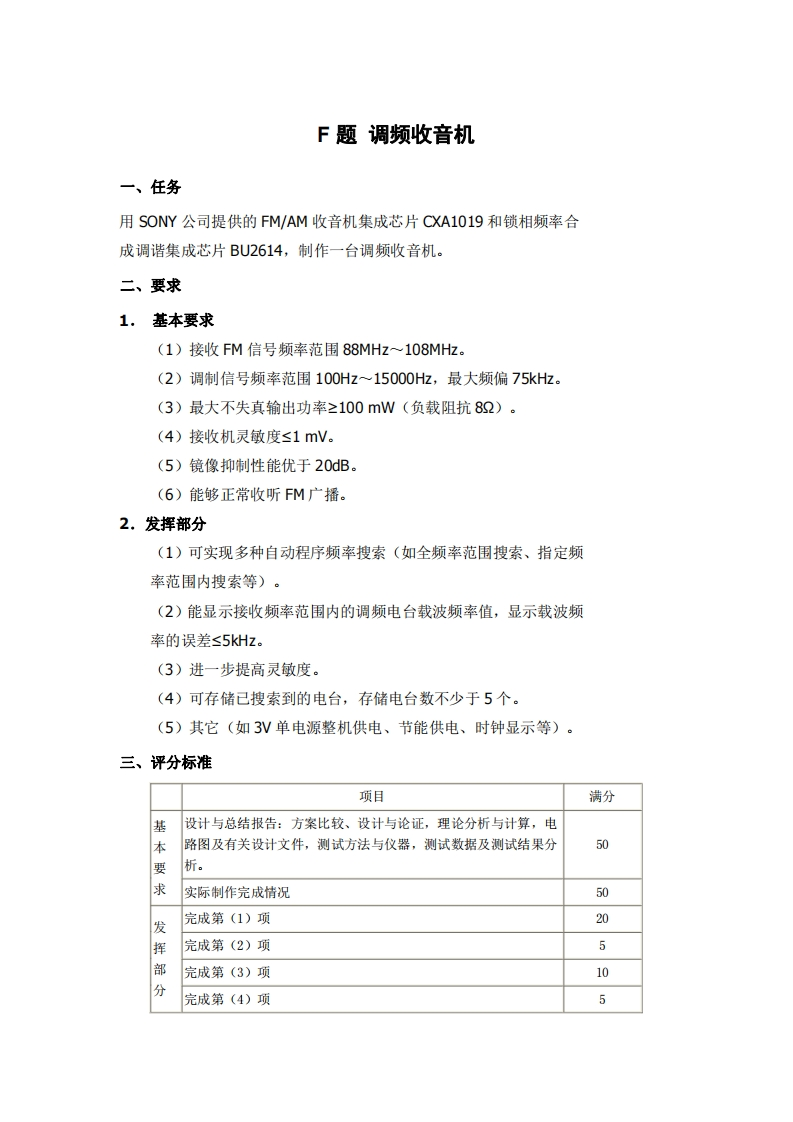

F题调频收音机一、任务用SONY公司提供的FM/AM收音机集成芯片CXA1019和锁相频率合成调谐集成芯片BU2614,制作一台调频收音机。二、要求1.基本要求(1)接收FM信号频率范围88MHz~108MHz。(2)调制信号频率范围100Hz~15000Hz,最大频偏75kHz。(3)最大不失真输出功率≥100mW(负载阻抗82)。(4)接收机灵敏度≤1mV。(5)镜像抑制性能优于20dB。(6)能够正常收听FM广播。2.发挥部分(1)可实现多种自动程序频率搜索（如全频率范围搜索、指定频率范围内搜索等)。(2)能显示接收频率范围内的调频电台载波频率值，显示载波频率的误差≤5kHz。(3)进一步提高灵敏度。(4)可存储已搜索到的电台，存储电台数不少于5个。(5)其它（如3V单电源整机供电、节能供电、时钟显示等）。三、评分标准项目满分基设计与总结报告：方案比较、设计与论证，理论分析与计算，电本路图及有关设计文件，测试方法与仪器，测试数据及测试结果分50要析。求实际制作完成情况50发完成第(1)项20挥完成第(2)项5部完成第(3)项10分完成第(4)项5
