全国大学生电子设计比赛试题_多路数据采集系统

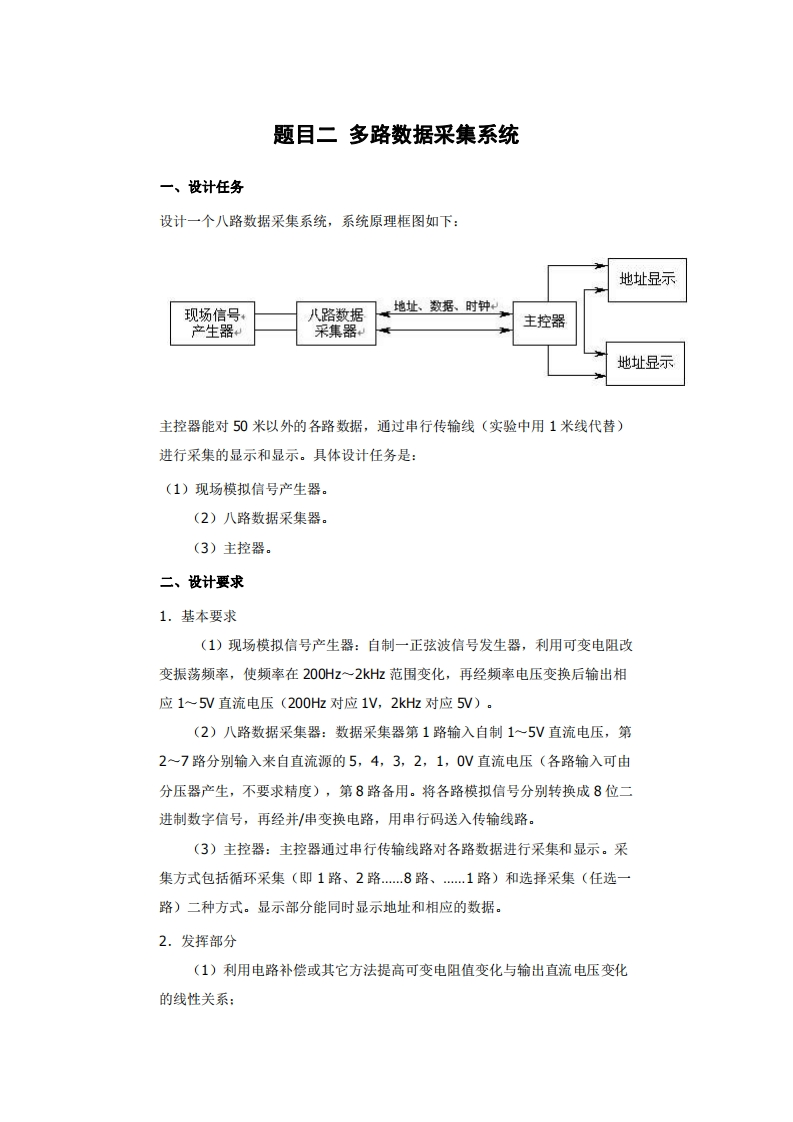

题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：地址显示现场信号。八路数据地址、数据、时钟主控器产生器采集器地址显示主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。具体设计任务是：(1)现场模拟信号产生器。(2)八路数据采集器。(3)主控器。二、设计要求1.基本要求(1)现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz~2kH忆范围变化，再经频率电压变换后输出相应1~5V直流电压(200Hz对应1V,2kHz对应5V)。(2)八路数据采集器：数据采集器第1路输入自制1~5V直流电压，第2~7路分别输入来自直流源的5,4,3,2,1,0V直流电压（各路输入可由分压器产生，不要求精度)，第8路备用。将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。(3)主控器：主控器通过串行传输线路对各路数据进行采集和显示。采集方式包括循环采集（即1路、2路8路、…1路）和选择采集（任选一路)二种方式。显示部分能同时显示地址和相应的数据。2.发挥部分(1)利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系：
