全国大学生电子设计比赛试题_基于互联网的摄像测量系统

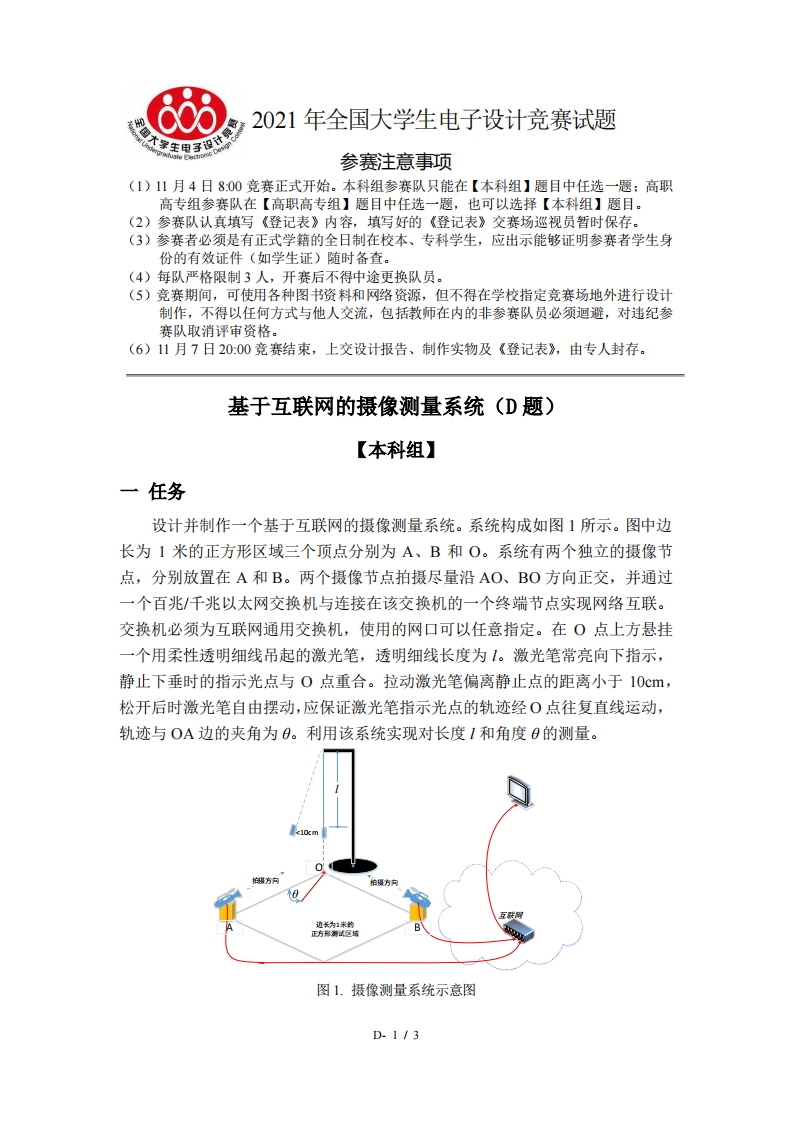

6682021年全国大学生电子设计竞赛试题参赛注意事项(1)11月4日800竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)11月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。基于互联网的摄像测量系统(D题)【本科组】一，任务设计并制作一个基于互联网的摄像测量系统。系统构成如图1所示。图中边长为1米的正方形区域三个顶点分别为A、B和O。系统有两个独立的摄像节点，分别放置在A和B。两个摄像节点拍摄尽量沿AO、BO方向正交，并通过一个百兆/千兆以太网交换机与连接在该交换机的一个终端节点实现网络互联。交换机必须为互联网通用交换机，使用的网口可以任意指定。在O点上方悬挂一个用柔性透明细线吊起的激光笔，透明细线长度为1。激光笔常亮向下指示，静止下垂时的指示光点与O点重合。拉动激光笔偏离静止点的距离小于10cm,松开后时激光笔自由摆动，应保证激光笔指示光点的轨迹经O点往复直线运动，轨迹与OA边的夹角为0。利用该系统实现对长度1和角度0的测量。<10cm摄方向得方图1.摄像测量系统示意图D-1/3
