全国大学生电子设计比赛试题_简易水情检测系统

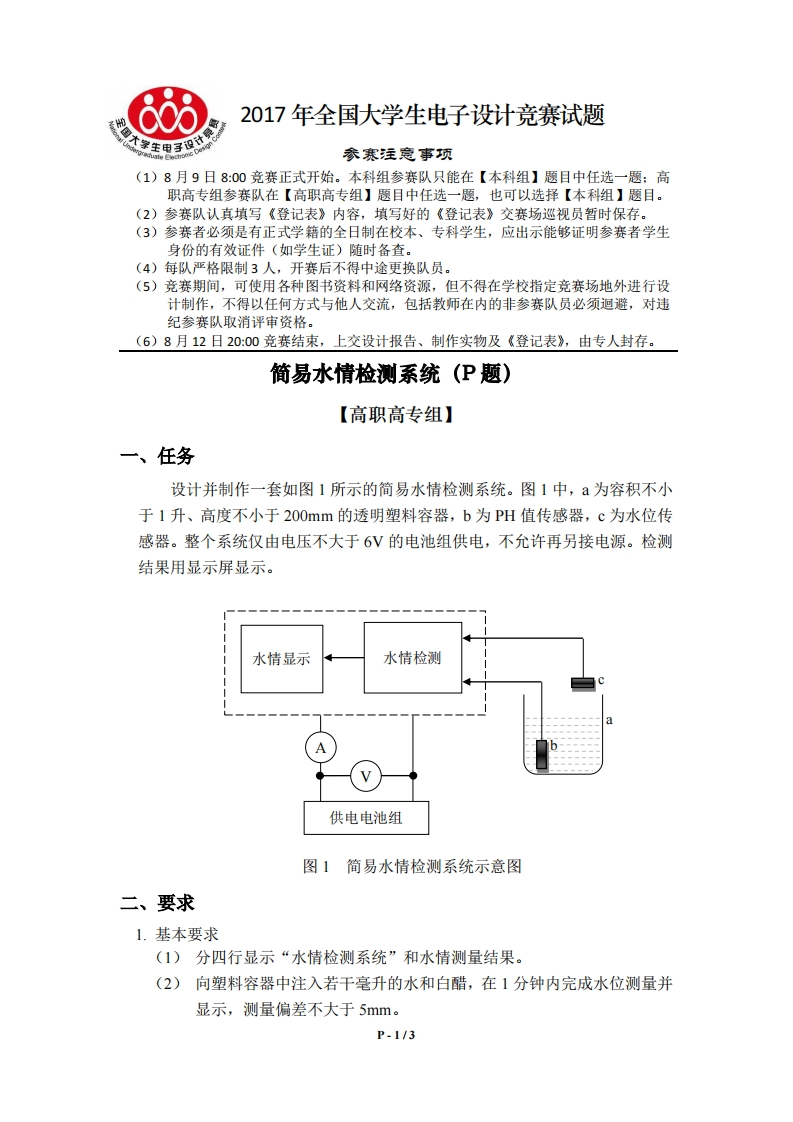

6682017年全国大学生电子设计竞赛试题号太军主甲子没鞋量参寒注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。简易水情检测系统(P题)【高职高专组】一、任务设计并制作一套如图1所示的简易水情检测系统。图1中，a为容积不小于1升、高度不小于200mm的透明塑料容器，b为PH值传感器，c为水位传感器。整个系统仅由电压不大于6V的电池组供电，不允许再另接电源。检测结果用显示屏显示。水情显示水情检测供电电池组图1简易水情检测系统示意图二、要求1.基本要求(1)分四行显示“水情检测系统”和水情测量结果。(2)向塑料容器中注入若干毫升的水和白醋，在1分钟内完成水位测量并显示，测量偏差不大于5mm。P-1/3
