全国大学生电子设计比赛试题_简易自动电阻测试仪

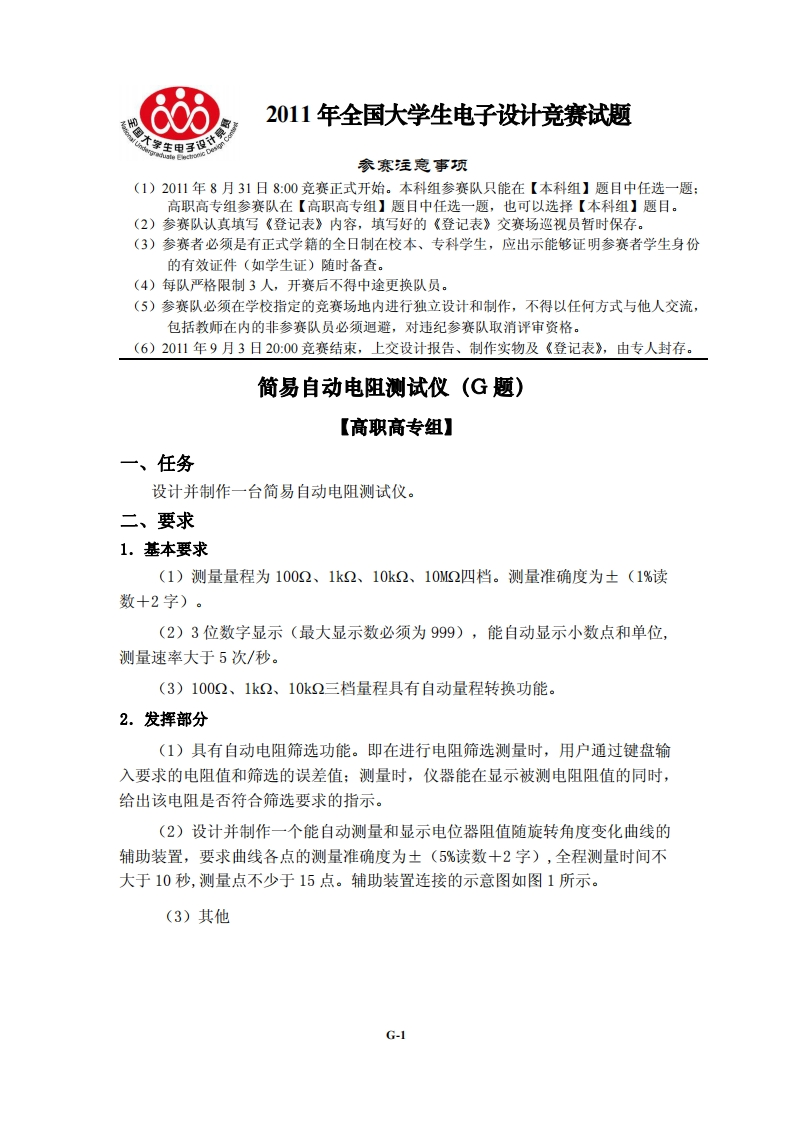

6682011年全国大学生电子设计竞赛试题个学生甲子参赛注意事须(1)2011年8月31日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2011年9月3日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。简易自动电阻测试仪(G题)【高职高专组】一、任务设计并制作一台简易自动电阻测试仪。二、要求1.基本要求(1)测量量程为1000、1k2、10k、10M2四档。测量准确度为±(1%读数+2字)。(2)3位数字显示（最大显示数必须为999），能自动显示小数点和单位，测量速率大于5次/秒。(3)1002、1k2、10k2三档量程具有自动量程转换功能。2.发挥部分(1)具有自动电阻筛选功能。即在进行电阻筛选测量时，用户通过键盘输入要求的电阻值和筛选的误差值：测量时，仪器能在显示被测电阻阻值的同时，给出该电阻是否符合筛选要求的指示。(2)设计并制作一个能自动测量和显示电位器阻值随旋转角度变化曲线的辅助装置，要求曲线各点的测量准确度为士(5%读数+2字)，全程测量时间不大于10秒，测量点不少于15点。辅助装置连接的示意图如图1所示。(3)其他G-1
