全国大学生电子设计比赛试题_可见光室内定位装置

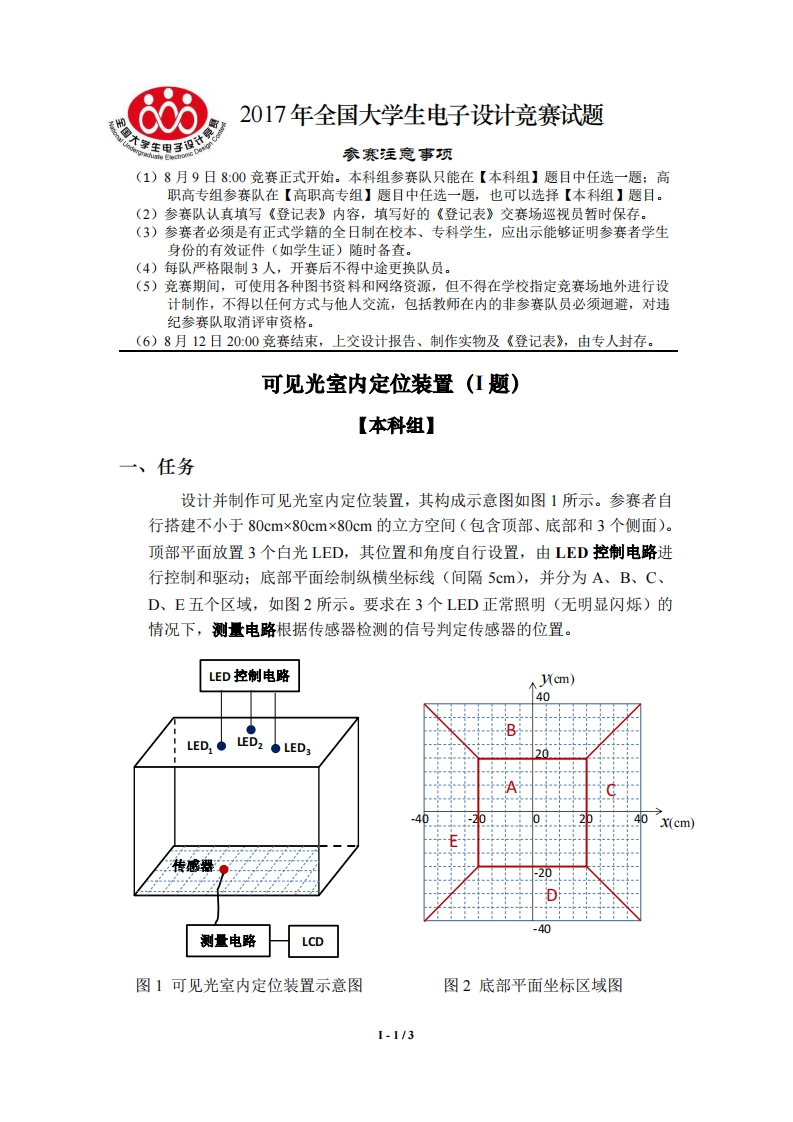

662017年全国大学生电子设计竞赛试题参寒注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。可见光室内定位装置(1题)【本科组】一、任务设计并制作可见光室内定位装置，其构成示意图如图1所示。参赛者自行搭建不小于80cmx80cm×80cm的立方空间（包含顶部、底部和3个侧面）。顶部平面放置3个白光LED,其位置和角度自行设置，由LED控制电路进行控制和驱动：底部平面绘制纵横坐标线（间隔5Cm),并分为A、B、C、D、E五个区域，如图2所示。要求在3个LED正常照明（无明显闪烁）的情况下，测量电路根据传感器检测的信号判定传感器的位置。LED控制电路Mcm)40BLED1●02040Xcm)】传感器-20D-40测量电路LCD图1可见光室内定位装置示意图图2底部平面坐标区域图1-1/3
