全国大学生电子设计比赛试题_宽带直流放大器

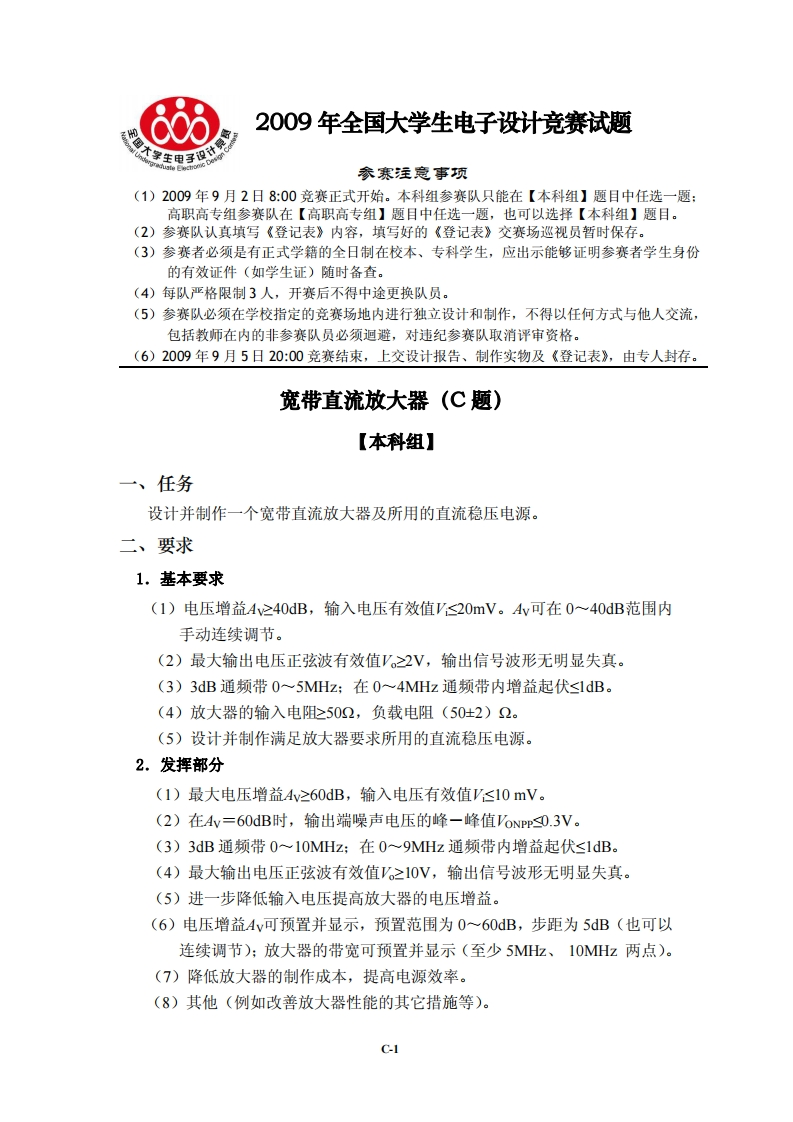

62009年全国大学生电子设计竞赛试题个学生电子9的参赛注意事项(1)2009年9月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2009年9月5日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。宽带直流放大器(C题)【本科组】一、任务设计并制作一个宽带直流放大器及所用的直流稳压电源。二、要求1,基本要求(1)电压增益Av240dB,输入电压有效值V≤20mV。Av可在0~40dB范围内手动连续调节。(2)最大输出电压正弦波有效值'≥2V,输出信号波形无明显失真。(3)3dB通频带0~5MHz:在04MHz通频带内增益起伏≤1dB。(4)放大器的输入电阻≥502，负载电阻(50吐2)2。(5)设计并制作满足放大器要求所用的直流稳压电源。2.发挥部分(1)最大电压增益Av≥60dB,输入电压有效值Vs10mV。(2)在v=60dB时，输出端噪声电压的峰一峰值'oNpp≤O.3V。(3)3dB通频带0~10MHz:在0~9MHz通频带内增益起伏≤1dB。(4)最大输出电压正弦波有效值'≥10V,输出信号波形无明显失真。(5)进一步降低输入电压提高放大器的电压增益。(6)电压增益Av可预置并显示，预置范围为0~60dB,步距为5dB(也可以连续调节)：放大器的带宽可预置并显示（至少5MHz、10MHz两点）。(7)降低放大器的制作成本，提高电源效率。(8)其他（例如改善放大器性能的其它措施等）。C-1
