全国大学生电子设计比赛试题_频率特性测试仪

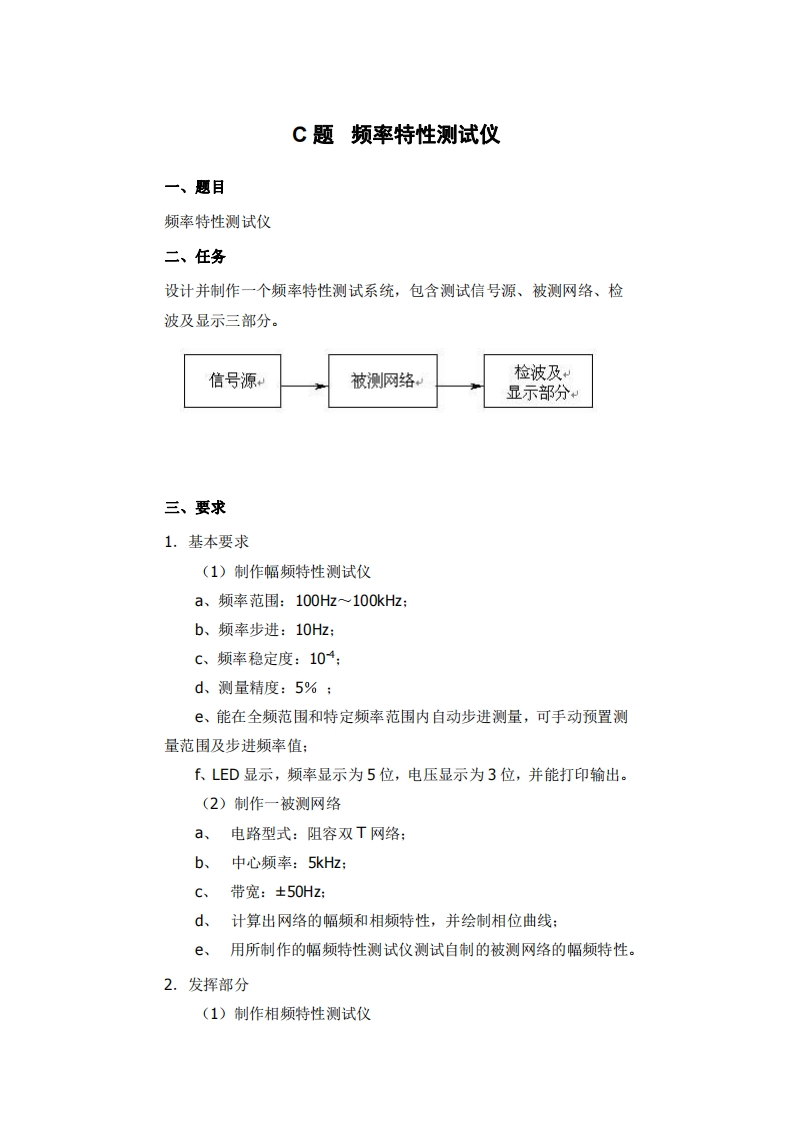

C题频率特性测试仪一、题目频率特性测试仪二、任务设计并制作一个频率特性测试系统，包含测试信号源、被测网络、检波及显示三部分。信号源被测网络检波及显示部分三、要求1.基本要求(1)制作幅频特性测试仪a、频率范围：100Hz~100kHz:b、频率步进：10Hz:c、频率稳定度：104：d、测量精度：5%；、能在全频范围和特定频率范围内自动步进测量，可手动预置测量范围及步进频率值：f、LED显示，频率显示为5位，电压显示为3位，并能打印输出。(2)制作一被测网络a、电路型式：阻容双T网络：b、中心频率：5kHzC、带宽：±50Hzd、计算出网络的幅频和相频特性，并绘制相位曲线：、用所制作的幅频特性测试仪测试自制的被测网络的幅频特性。2.发挥部分(1)制作相频特性测试仪
