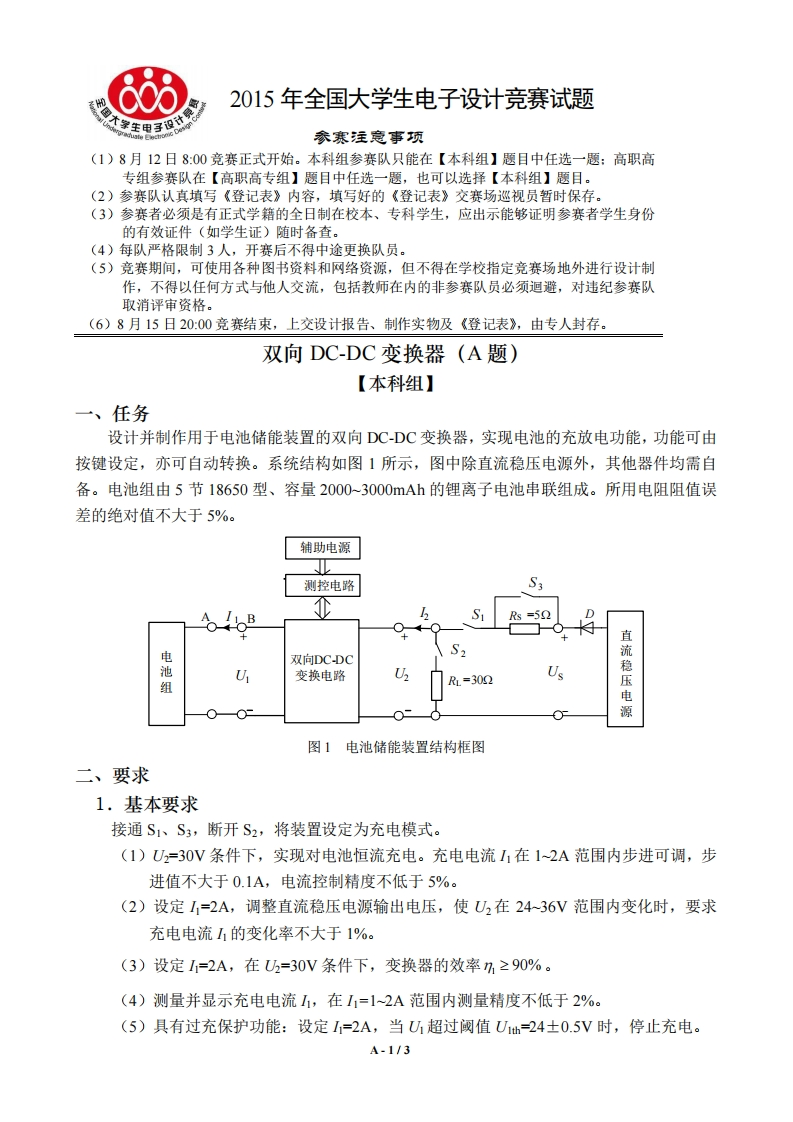

代注甲多2015年全国大学生电子设计竞赛试题参赛注意事项(1)8月12日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。双向DC-DC变换器(A题)【本科组】一、任务设计并制作用于电池储能装置的双向DC-DC变换器，实现电池的充放电功能，功能可由按键设定，亦可自动转换。系统结构如图1所示，图中除直流稳压电源外，其他器件均需自备。电池组由5节18650型、容量2000-3000mAh的锂离子电池串联组成。所用电阻阻值误差的绝对值不大于5%。辅助电源测控电路SBRs=52】S2双向DCDC池U变换电路R=302Us直流稳电●0二图1电池储能装置结构框图二、要求1.基本要求接通S1、S3,断开S2,将装置设定为充电模式。(1)U2=30V条件下，实现对电池恒流充电。充电电流11在1~2A范围内步进可调，步进值不大于0.1A,电流控制精度不低于5%。(2)设定I,=2A,调整直流稳压电源输出电压，使U2在2436V范围内变化时，要求充电电流1的变化率不大于1%。(3)设定I=2A,在U2=30V条件下，变换器的效率，≥90%。(4)测量并显示充电电流1，在I1=1~2A范围内测量精度不低于2%。(5)具有过充保护功能：设定I=2A,当U超过阈值U1仙=24士0.5V时，停止充电。A-1/3
