全国大学生电子设计比赛试题_四旋翼自主飞行器探测跟踪系统

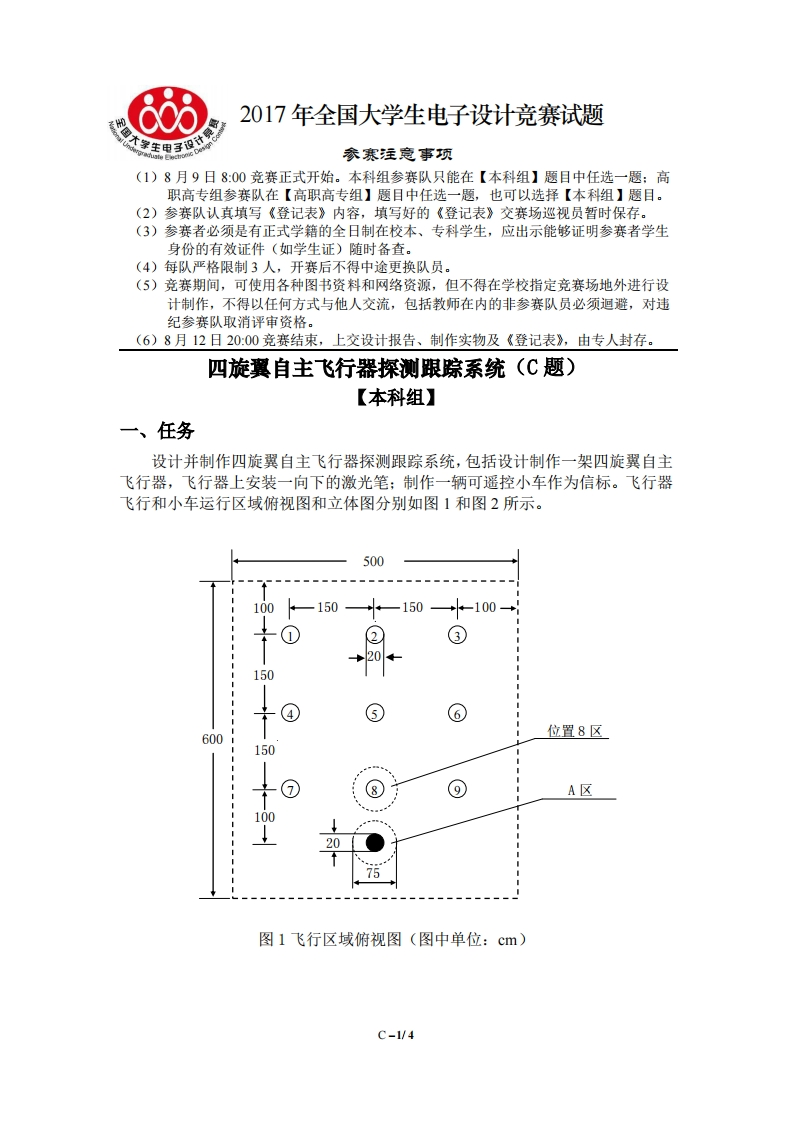

6652017年全国大学生电子设计竞赛试题参寒注意事项(1)8月9日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月12日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。四旋翼自主飞行器探测跟踪系统(C题)【本科组】一、任务设计并制作四旋翼自主飞行器探测跟踪系统，包括设计制作一架四旋翼自主飞行器，飞行器上安装一向下的激光笔：制作一辆可遥控小车作为信标。飞行器飞行和小车运行区域俯视图和立体图分别如图1和图2所示。500100150-150+-100③201504⑥位置8区6001508⑨A区1020图1飞行区域俯视图（图中单位：cm)C-1/4
