全国大学生电子设计比赛试题_信号分离装置

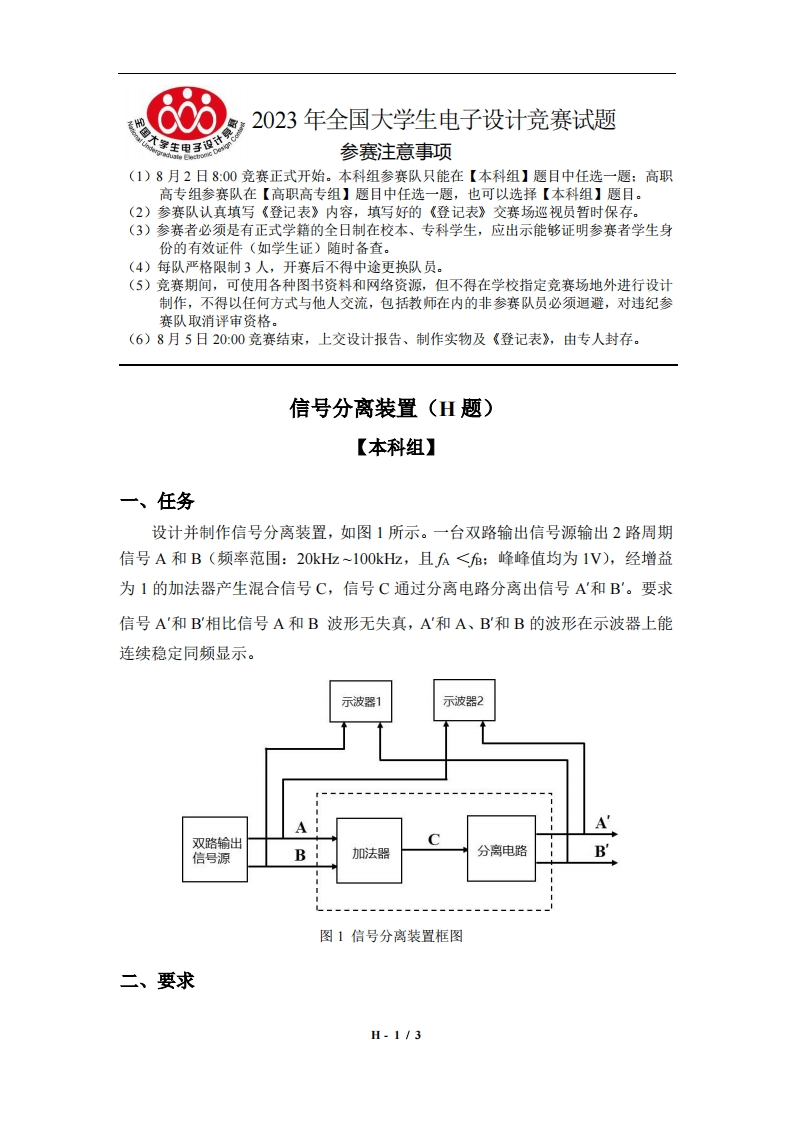

6682023年全国大学生电子设计竞赛试题太家车甲子、定参赛注意事项(1)8月2日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月5日2000竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。信号分离装置(H题)【本科组】一、任务设计并制作信号分离装置，如图1所示。一台双路输出信号源输出2路周期信号A和B(频率范围：20kHz~10OkHz,且fA<:峰峰值均为1V),经增益为1的加法器产生混合信号C,信号C通过分离电路分离出信号A'和B'。要求信号A'和B相比信号A和B波形无失真，A'和A、B和B的波形在示波器上能连续稳定同频显示。示波器1示波器2A双路输出信号源B加法器分离电路B图1信号分离装置框图二、要求H-1/3
