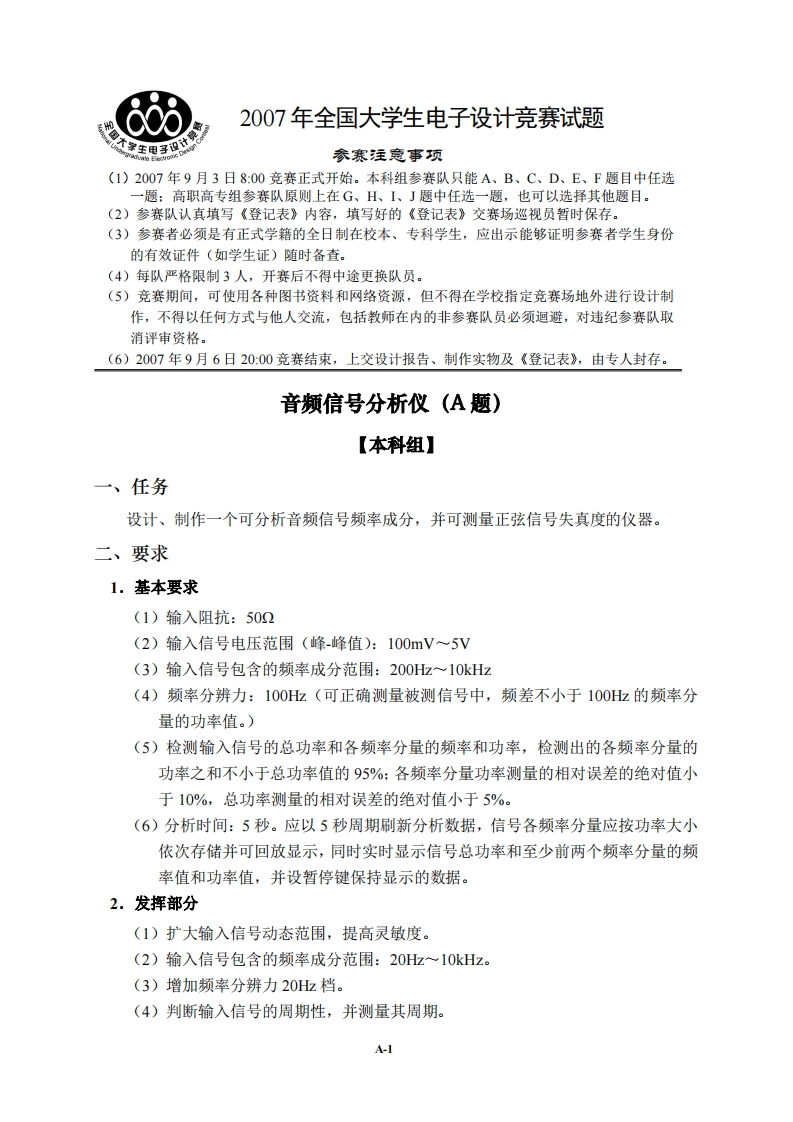

全国大学生电子设计比赛试题_音频信号分析仪

0052007年全国大学生电子设计竞赛试题参寒注意事项(1)2007年9月3日8：00竞赛正式开始。本科组参赛队只能A、B、C、D、E、F题目中任选一题：高职高专组参赛队原则上在G、H、I、J题中任选一题，也可以选择其他题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)2007年9月6日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。音频信号分析仪(A题)【本科组】一、任务设计、制作一个可分析音频信号频率成分，并可测量正弦信号失真度的仪器。二、要求1.基本要求(1)输入阻抗：502(2)输入信号电压范围（峰-峰值）：100mV~5V(3)输入信号包含的频率成分范围：200Hz~10kHz(4)频率分辨力：100Hz(可正确测量被测信号中，频差不小于100Hz的频率分量的功率值。)(5)检测输入信号的总功率和各频率分量的频率和功率，检测出的各频率分量的功率之和不小于总功率值的95%：各频率分量功率测量的相对误差的绝对值小于10%，总功率测量的相对误差的绝对值小于5%。(6)分析时间：5秒。应以5秒周期刷新分析数据，信号各频率分量应按功率大小依次存储并可回放显示，同时实时显示信号总功率和至少前两个频率分量的频率值和功率值，并设暂停键保持显示的数据。2.发挥部分(1)扩大输入信号动态范围，提高灵敏度。(2)输入信号包含的频率成分范围：20Hz~10kHz。(3)增加频率分辨力20Hz档。(4)判断输入信号的周期性，并测量其周期。A-1
