全国大学生电子设计比赛试题_周期信号波形识别及参数测量装置

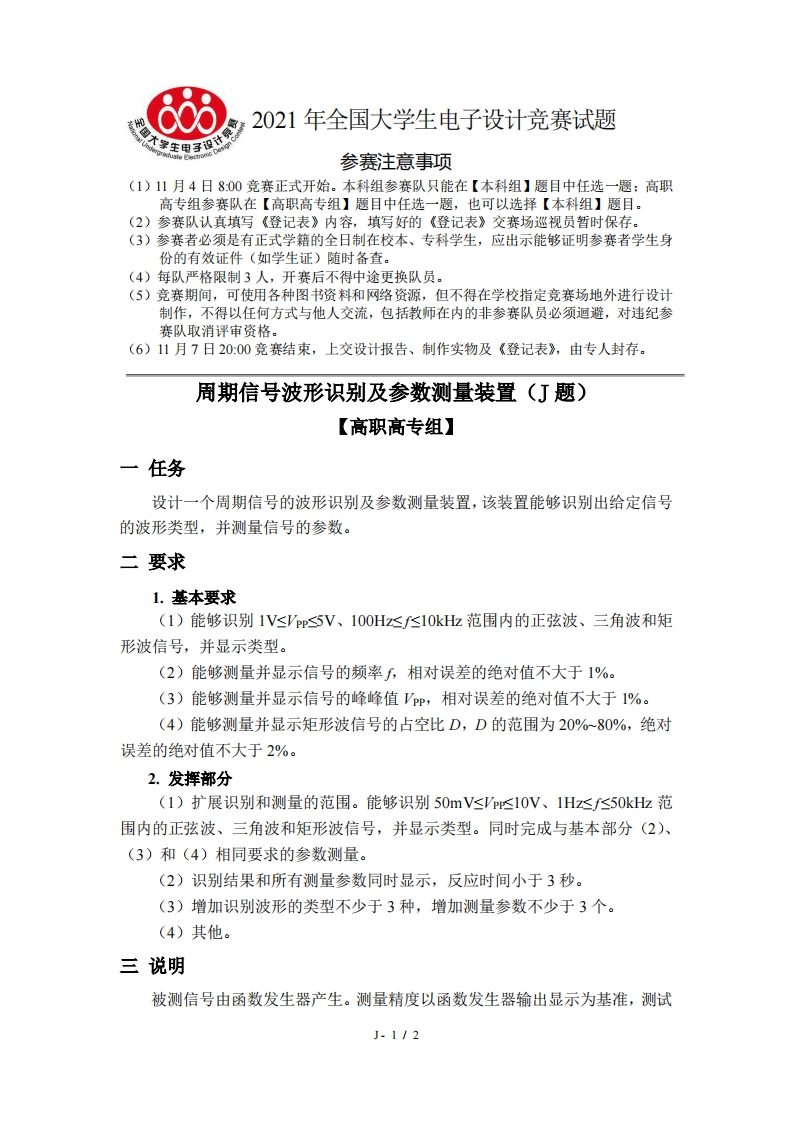

2021年全国大学生电子设计竞赛试题参赛注意事项(1)11月4日800竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)11月7日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。周期信号波形识别及参数测量装置（丁题）【高职高专组】一任务设计一个周期信号的波形识别及参数测量装置，该装置能够识别出给定信号的波形类型，并测量信号的参数。二要求1.基本要求(1)能够识别1V≤Vp≤5V、100Hz≤f≤10kHz范围内的正弦波、三角波和矩形波信号，并显示类型。(2)能够测量并显示信号的频率，相对误差的绝对值不大于1%。(3)能够测量并显示信号的峰峰值V,相对误差的绝对值不大于1%。(4)能够测量并显示矩形波信号的占空比D,D的范围为20%~80%，绝对误差的绝对值不大于2%。2.发挥部分(1)扩展识别和测量的范围。能够识别50mV≤s10V、1Hz≤f50kHz范围内的正弦波、三角波和矩形波信号，并显示类型。同时完成与基本部分(2)、(3)和(4)相同要求的参数测量。(2)识别结果和所有测量参数同时显示，反应时间小于3秒。(3)增加识别波形的类型不少于3种，增加测量参数不少于3个。(4)其他。三说明被测信号由函数发生器产生。测量精度以函数发生器输出显示为基准，测试J-1/2
