氮化硅材料及其制备方法和氮化硅发热器件及其制备方法-CN101913879B

氮化硅材料及其制备方法和氮化硅发热器件及其制备方法-CN101913879B新质力文库 - 聚焦新质生产力发展的数字化知识库_行业洞察 / 理论成果 / 实践指南免费下载新质力文库
氮化硅材料及其制备方法和氮化硅发热器件及其制备方法-CN101913879B
此内容为付费资源,请付费后查看
1723
立即购买
您当前未登录!建议登陆后购买,可保存购买订单
付费资源

第1页 / 共9页

第2页 / 共9页
试读已结束,还剩7页,您可下载完整版后进行离线阅读
THE END

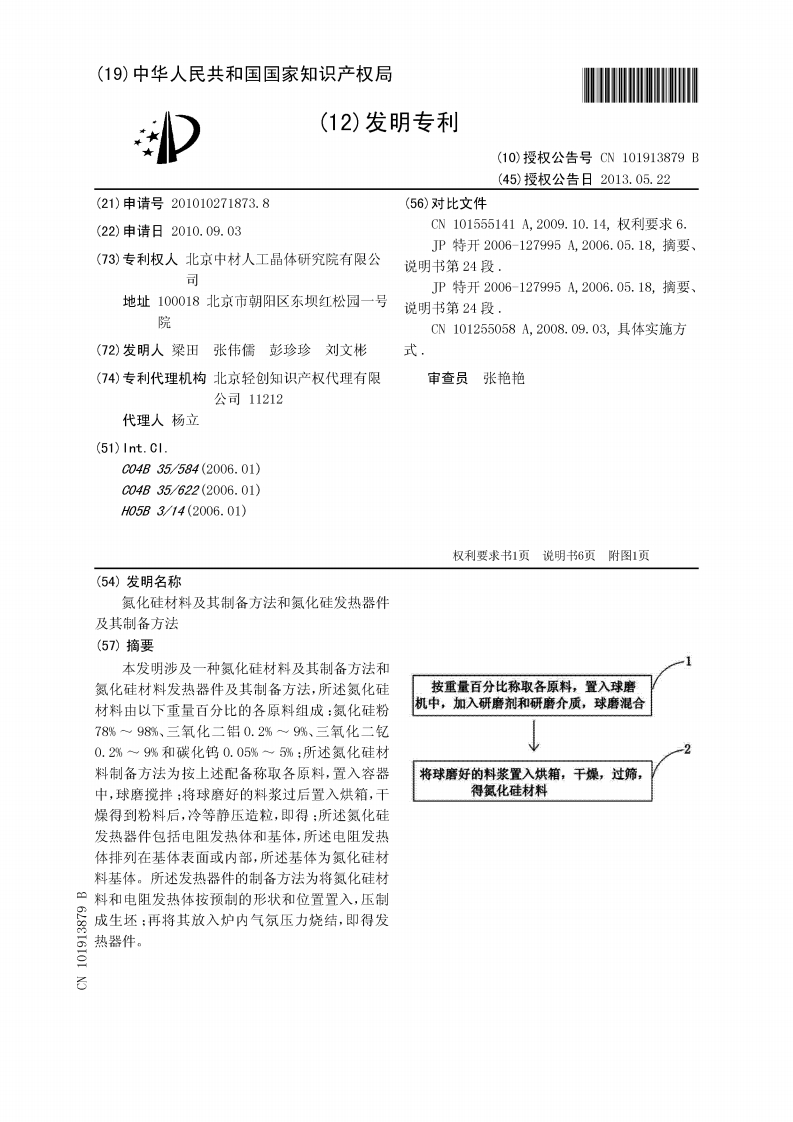

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN101913879B(45)授权公告日2013.05.22(21)申请号201010271873.8(56)对比文件(22)申请日2010.09.03CN101555141A,2009.10.14,权利要求6.JP特开2006-127995A,2006.05.18,摘要、(73)专利权人北京中材人工晶体研究院有限公说明书第24段.司JP特开2006-127995A,2006.05.18,摘要、地址100018北京市朝阳区东坝红松园一号说明书第24段.院CN101255058A,2008.09.03,具体实施方(72)发明人梁田张伟儒彭珍珍刘文彬式(74)专利代理机构北京轻创知识产权代理有限审查员张艳艳公司11212代理人杨立(51)1nt.c1.G04B35/584(2006.01)GC04B35/622(2006.01)H05B3/14(2006.01)权利要求书1页说明书6页附图1页(54)发明名称氮化硅材料及其制备方法和氮化硅发热器件及其制备方法(57)摘要本发明涉及一种氨化硅材料及其制备方法和氮化硅材料发热器件及其制备方法,所述氮化硅按重量百分比称取各原料,置入球磨材料由以下重量百分比的各原料组成:氮化硅粉机中,加入研磨剂和研磨介质,球磨混合78%~98%、三氧化二铝0.2%~9%、三氧化二钇0.2%一9%和碳化钨0.05%一5:所述氮化硅材料制备方法为按上述配备称取各原料,置入容器将球磨好的料浆置入烘箱,干燥,过筛,中,球磨搅拌:将球磨好的料浆过后置入烘箱,干得氨化硅材料燥得到粉料后,冷等静压造粒,即得:所述氨化硅发热器件包括电阻发热体和基体,所述电阻发热体排列在基体表面或内部,所述基体为氨化硅材料基体。所述发热器件的制备方法为将氨化硅材料和电阻发热体按预制的形状和位置置入,压制成生坯:再将其放入炉内气氛压力烧结,即得发热器件。
喜欢就支持一下吧
评论 抢沙发

请登录后发表评论

    请登录后查看评论内容
