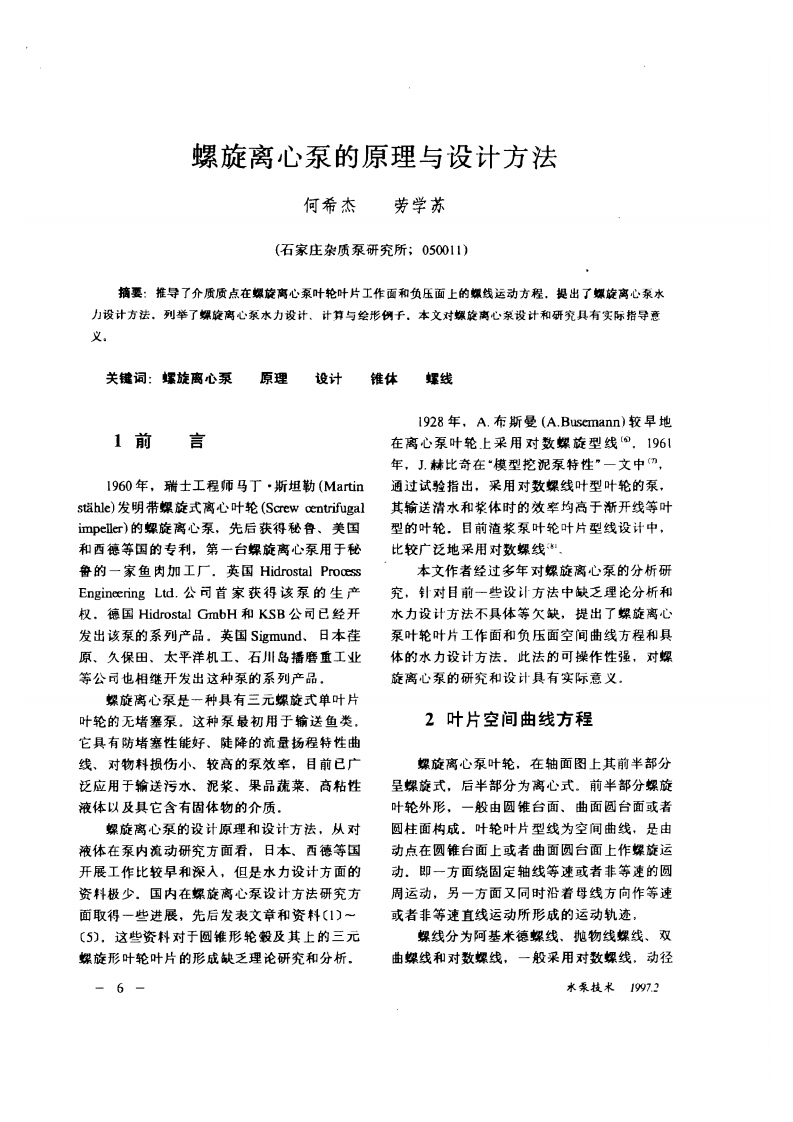

螺旋离心泵的原理与设计方法何希杰劳学苏(石家庄杂质泵研究所：050011)摘要：推导了介质质点在螺旋离心泵叶轮叶片工作面和负压面上的螺线运动方程，提出了螺旋离心泵水力设计方法，列举了螺旋离心泵水力设计、计算与绘形例子。本文对螺旋离心系设计和研究具有实际指导意义.关键词：螺旋离心泵原理设计锥体螺线1928年，A.布斯曼(A.Busemann)较早地1前言在离心泵叶轮.上采用对数螺旋型线.1961年，J,林比奇在“模型挖泥泵特性”一文中”，I960年，瑞士工程师马丁·斯坦勒(Martin通过试验指出，采用对数螺线叶型叶轮的泵，sthle)发明带螺旋式离心叶轮(Screw centrifugal其输送清水和浆体时的效率均高于淅开线等叶impeller)的螺旋离心系，先后获得秘鲁、美国型的叶轮。目前渣浆泵叶轮叶片型线设计中，和西德等国的专利，第一台螺旋离心泵用于秘比较广泛地采用对数螺线鲁的一家鱼肉加工厂.英国Hidrostal Process本文作者经过多年对螺旋离心泵的分析研Engineering Ltd.公司首家获得该泵的生产究，针对目前一些设计方法中缺乏理论分析和权.德国Hidrostal GmbH和KSB公司已经开水力设计方法不具体等欠缺，提出了螺旋离心发出该泵的系列产品，英国Sigmund、日本荏泵叶轮叶片工作面和负压面空间曲线方程和具原、久保田、太平洋机工、石川岛播磨重工业体的水力设计方法。此法的可操作性强，对螺等公司也相继开发出这种泵的系列产品，旋离心泵的研究和设计具有实际意义，螺旋离心泵是一种具有三元螺旋式单叶片叶轮的无堵塞泵。这种泵最初用于输送鱼类2叶片空间曲线方程它具有防堵塞性能好、陡降的流量扬程特性曲线、对物科损伤小、较高的泵效率，目前已广螺旋离心泵叶轮，在轴面图上其前半部分泛应用于输送污水、泥浆、果品蔬菜、高粘性呈螺旋式，后半部分为离心式。前半部分螺旋液体以及具它含有固体物的介质。叶轮外形，一般由圆锥台面、曲面圆台面或者螺旋离心泵的设计原理和设计方法，从对圆柱面构成。叶轮叶片型线为空间曲线，是由液体在泵内流动研究方面看，日本、西德等国动点在圆锥台面上或者曲面圆台面上作螺旋运开展工作比较早和深入，但是水力设计方面的动.即一方面绕固定轴线等速或者非等速的圆资料极少。国内在螺旋离心泵设计方法研究方周运动，另一方面又同时沿着母线方向作等速面取得一些进展，先后发表文章和资料〔1)一或者非等速直线运动所形成的运动轨迹，〔5)，这些资料对于圆锥形轮般及其上的三元螺线分为阿基米德螺线、抛物线螺线、双螺旋形叶轮叶片的形成缺乏理论研究和分析.曲螺线和对数螺线，一般采用对数螺线。动径-6-水系技术1997.3
