DINEN1514-11997-08.Non-metallicflatgaskets

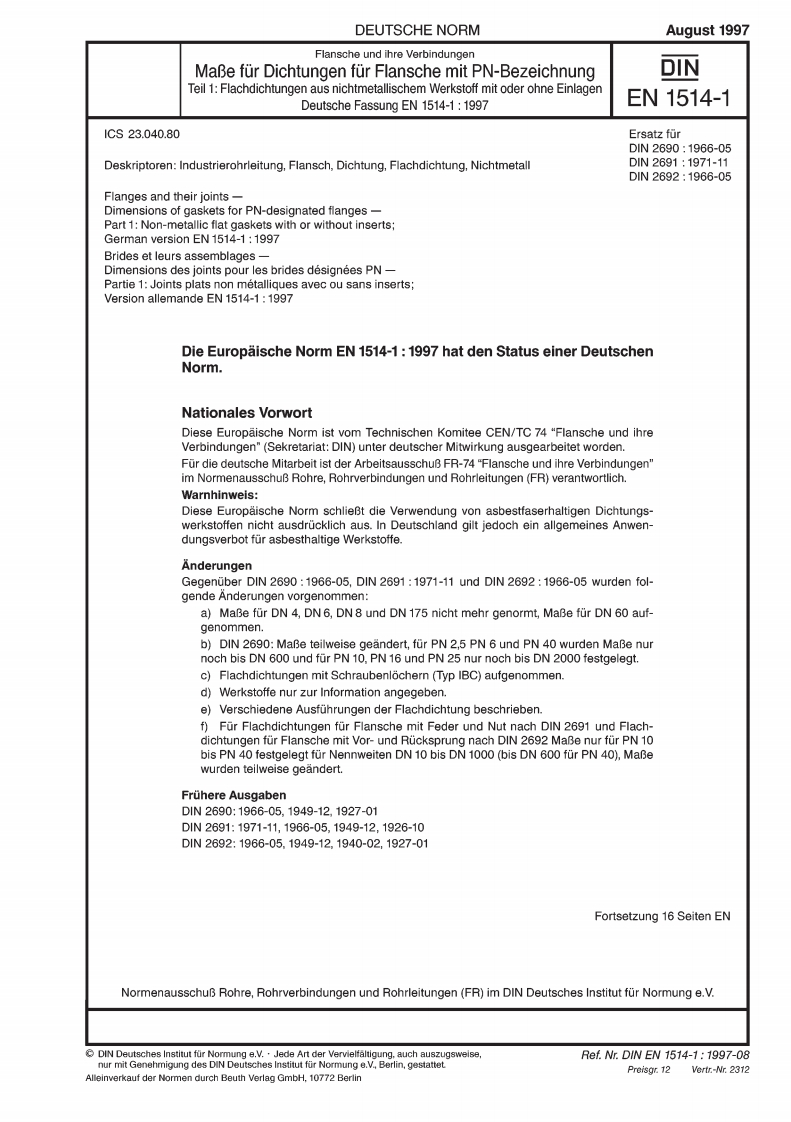

DEUTSCHE NORMAugust 1997Flansche und ihre VerbindungenMaBe fur Dichtungen fur Flansche mit PN-BezeichnungDINTeil 1:Flachdichtungen aus nichtmetallischem Werkstoff mit oder ohne EinlagenDeutsche Fassung EN 1514-1:1997EN1514-11CS23.040.80Ersatz furDIN2690:1966-05Deskriptoren:Industrierohrleitung,Flansch,Dichtung,Flachdichtung,NichtmetallDIN2691:1971-11DIN2692:1966-05Flanges and their joints-Dimensions of gaskets for PN-designated flanges-Part 1:Non-metallic flat gaskets with or without inserts;German version EN 1514-1:1997Brides et leurs assemblages-Dimensions des joints pour les brides designees PN-Partie 1:Joints plats non metalliques avec ou sans inserts;Version allemande EN 1514-1 1997Die Europaische Norm EN 1514-1:1997 hat den Status einer DeutschenNorm.Nationales VorwortDiese Europaische Norm ist vom Technischen Komitee CEN/TC 74 "Flansche und ihreVerbindungen"(Sekretariat:DIN)unter deutscher Mitwirkung ausgearbeitet worden.Fur die deutsche Mitarbeit ist der ArbeitsausschuB FR-74 "Flansche und ihre Verbindungen"im NormenausschuB Rohre,Rohrverbindungen und Rohrleitungen(FR)verantwortlich.Warnhinweis:Diese Europaische Norm schlieBt die Verwendung von asbestfaserhaltigen Dichtungs-werkstoffen nicht ausdrucklich aus.In Deutschland gilt jedoch ein allgemeines Anwen-dungsverbot fur asbesthaltige Werkstoffe.AnderungenGegenuber DIN 2690:1966-05,DIN 2691:1971-11 und DIN 2692 1966-05 wurden fol-gende Anderungen vorgenommen:a)MaBe fur DN 4,DN6,DN 8 und DN 175 nicht mehr genormt,MaBe fur DN 60 auf-genommen.b)DIN 2690:MaBe teilweise geandert,fur PN 2,5 PN 6 und PN 40 wurden MaBe nurnoch bis DN 600 und fur PN 10,PN 16 und PN 25 nur noch bis DN 2000 festgelegt.c)Flachdichtungen mit Schraubenlochern(Typ IBC)aufgenommen.d)Werkstoffe nur zur Information angegeben.e)Verschiedene Ausfuhrungen der Flachdichtung beschrieben.f)Fur Flachdichtungen fur Flansche mit Feder und Nut nach DIN 2691 und Flach-dichtungen fur Flansche mit Vor-und Rucksprung nach DIN 2692 MaBe nur fur PN 10bis PN 40 festgelegt fur Nennweiten DN 10 bis DN 1000(bis DN 600 fur PN 40),MaBewurden teilweise geandert.Fruhere AusgabenD1N2690:1966-05,1949-12,1927-01DIN2691:1971-11,1966-05,1949-12,1926-10DIN2692:1966-05.1949-12,1940-02,1927-01Fortsetzung 16 Seiten ENNormenausschuB Rohre,Rohrverbindungen und Rohrleitungen(FR)im DIN Deutsches Institut fur Normung e.V.DIN Deutsches Institut fur Normung e.V..Jede Art der Vervielfaltigung,auch auszugsweiseRef.Nr.DIN EN 1514-1:1997-08nur mit Genehmigung des DIN Deutsches Institut fuir Normung e.V.Berlin,gestattetPreisgr.12Vertr.-Nr.2312Alleinverkauf der Normen durch Beuth Verlag GmbH,10772 Berlin
