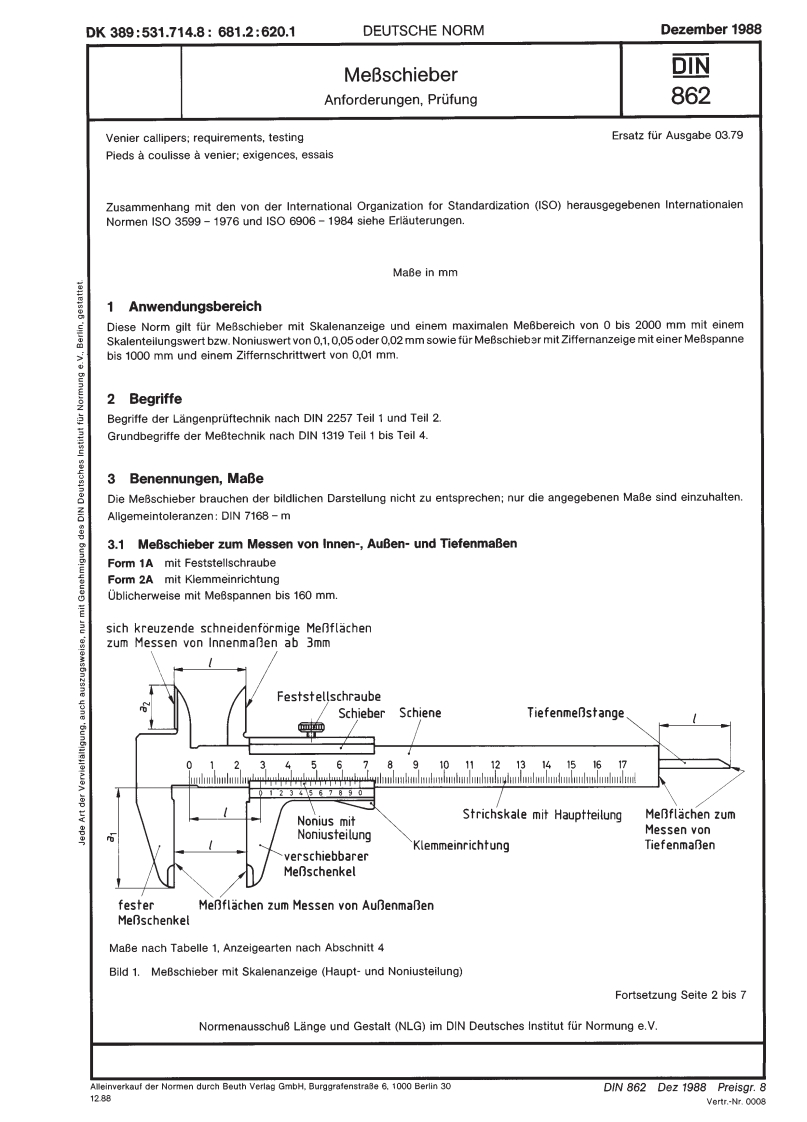

DK389:531.714.8:681.2:620.1DEUTSCHE NORMDezember 1988MeBschieber四Anforderungen,Prufung862Venier callipers:requirements,testingErsatz fur Ausgabe 03.79Pieds a coulisse a venier:exigences,essaisZusammenhang mit den von der International Organization for Standardization (ISO)herausgegebenen InternationalenNormen ISO 3599-1976 und ISO 6906-1984 siehe Erlauterungen.MaBe in mm1 AnwendungsbereichDiese Norm gilt fur MeBschieber mit Skalenanzeige und einem maximalen MeBbereich von 0 bis 2000 mm mit einemSkalenteilungswert bzw.Noniuswert von 0,1,0,05 oder 0,02 mm sowie fur MeBschiebar mit Ziffernanzeige mit einer MeBspannebis 1000 mm und einem Ziffernschrittwert von 0,01 mm.2 BegriffeBegriffe der Langenpruftechnik nach DIN 2257 Teil 1 und Teil 2.Grundbegriffe der MeBtechnik nach DIN 1319 Teil 1 bis Teil 4.3Benennungen,MaBeDie MeBschieber brauchen der bildlichen Darstellung nicht zu entsprechen;nur die angegebenen MaBe sind einzuhalten.Allgemeintoleranzen:DIN 7168-msep BunB!3.1 MeBschieber zum Messen von Innen-,AuBen-und TiefenmaBenForm 1A mit FeststellschraubeForm 2A mit KlemmeinrichtungUblicherweise mit MeBspannen bis 160 mm.sich kreuzende schneidenformige Mefflachenzum Messen von Innenmalen ab 3mmFeststellschraubeSchieber SchieneTiefenmeBstange0123456891011121314151617whwwwlwwkT2346790Nonius mitStrichskale mit HauptteilungMeBflachen zumNoniusteilungMessen vonKlemmeinrichtungTiefenmaBenverschiebbarerMeBschenkelfesterMeBflachen zum Messen von AuBenmaBenMeBschenketMaBe nach Tabelle 1.Anzeigearten nach Abschnitt 4Bild 1.MeBschieber mit Skalenanzeige (Haupt-und Noniusteilung)Fortsetzung Seite 2 bis 7NormenausschuB Lange und Gestalt(NLG)im DIN Deutsches Institut fur Normung e.V.Alleinverkauf der Normen durch Beuth Verlag GmbH,BurggrafenstraBe 6.1000 Berlin 30DIN 862 Dez 1988 Preisgr.81288Vertr.-Nr.0008
