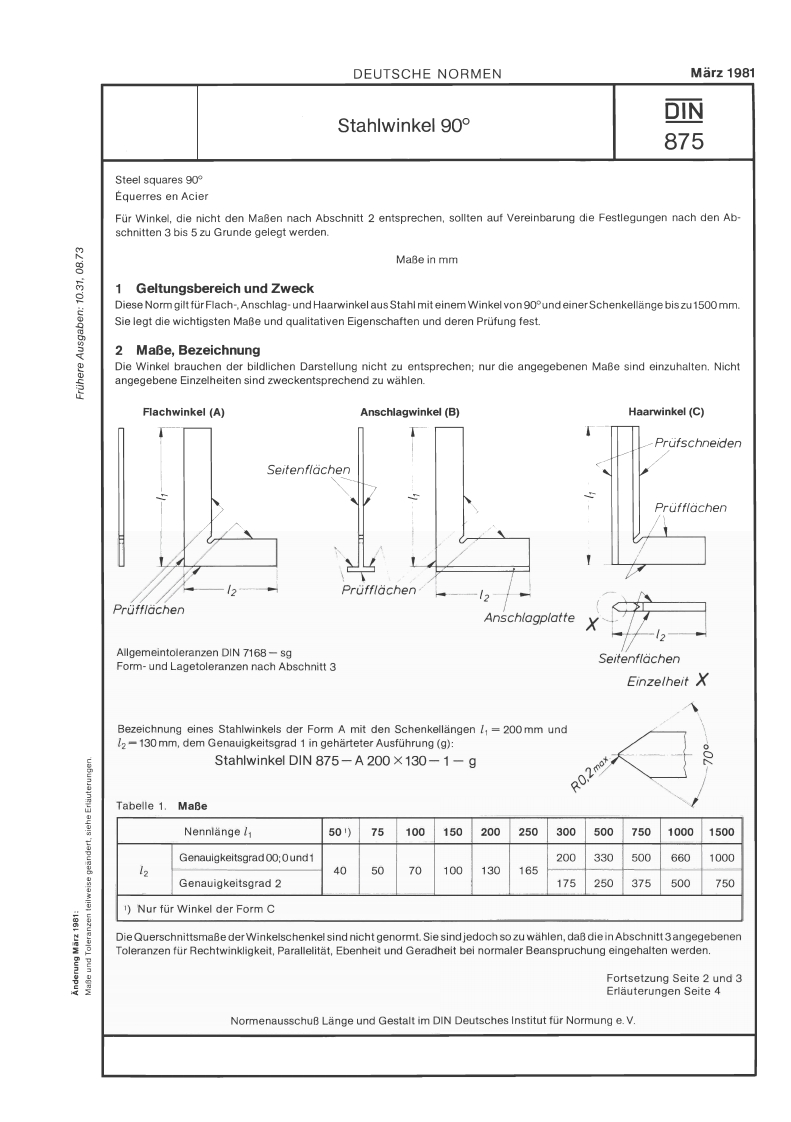

DEUTSCHE NORMENMarz 1981四Stahlwinkel9o°875Steel squares 90Equerres en AcierFur Winkel,die nicht den MaBen nach Abschnitt 2 entsprechen,sollten auf Vereinbarung die Festlegungen nach den Ab-schnitten 3 bis 5 zu Grunde gelegt werden.87301500MaBe in mm1 Geltungsbereich und ZweckDiese Norm gilt fur Flach-,Anschlag-und Haarwinkel aus Stahl mit einem Winkel von90Pund einer Schenkellange bis zu1500mm.Sie legt die wichtigsten MaBe und qualitativen Eigenschaften und deren Prufung fest2 MaBe,BezeichnungDie Winkel brauchen der bildlichen Darstellung nicht zu entsprechen;nur die angegebenen MaBe sind einzuhalten.Nichtangegebene Einzelheiten sind zweckentsprechend zu wahlen.Flachwinkel(A)Anschlagwinkel (B)Haarwinkel (C)PrufschneidenSeitenflachenPrufflachen-12Prufflachen12PrufflachenAnschlagplatte12Allgemeintoleranzen DIN 7168-sgForm-und Lagetoleranzen nach Abschnitt 3SeitenflachenEinzelheit XBezeichnung eines Stahlwinkels der Form A mit den Schenkellangen I 200mm und12-130 mm,dem Genauigkeitsgrad 1 in geharteter Ausfuhrung(g):Stahlwinkel DIN 875-A 200 X130-1-gR0,2m×Tabelle 1.MaBeNennlange /150)7510015020025030050075010001500Genauigkeitsgrad 00:Ound120033050066010002405070100130165Genauigkeitsgrad 21752503755007501)Nur fur Winkel der Form CDie QuerschnittsmaBe der Winkelschenkel sind nicht genormt.Sie sindjedoch so zu wahlen,daB die in Abschnitt 3angegebenenToleranzen fur Rechtwinkligkeit,Parallelitat,Ebenheit und Geradheit bei normaler Beanspruchung eingehalten werden.Fortsetzung Seite 2 und 3Erlauterungen Seite 4NormenausschuB Lange und Gestalt im DIN Deutsches Institut fur Normung e.V.
