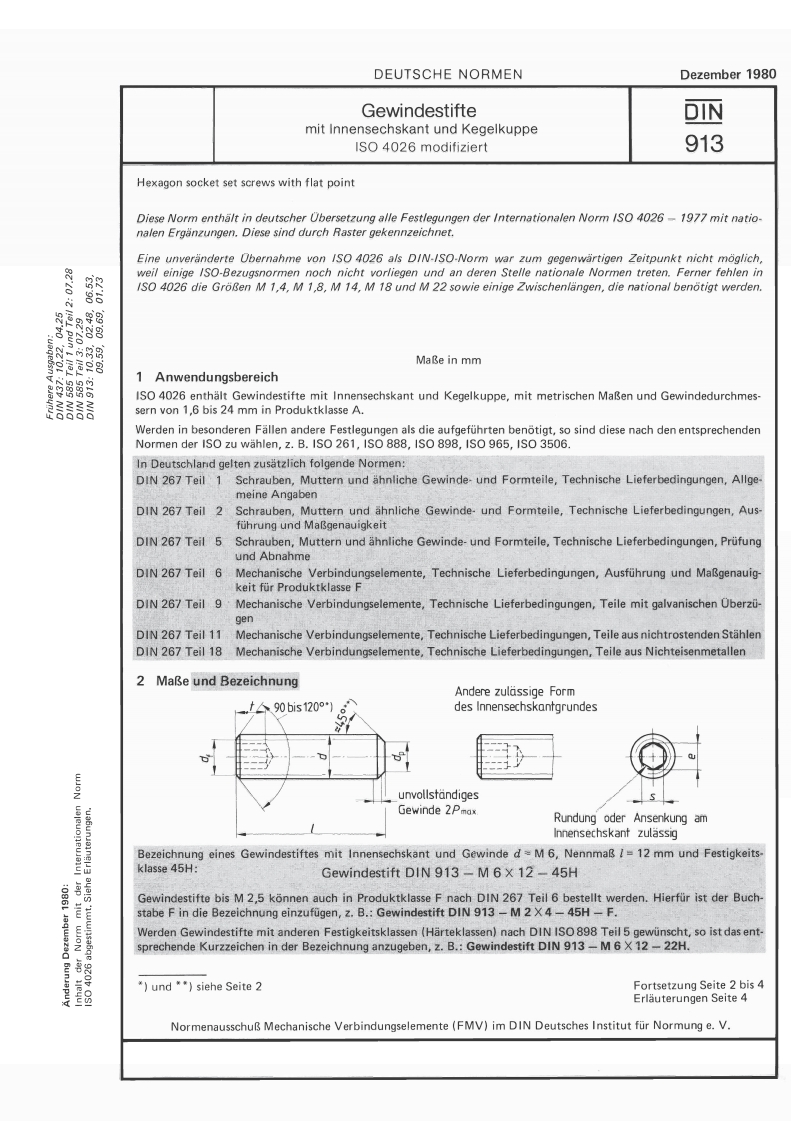

DEUTSCHE NORMENDezember 1980Gewindestifte瓜mit Innensechskant und KegelkuppeISO 4026 modifiziert913Hexagon socket set screws with flat pointDiese Norm enthalt in deutscher Ubersetzung alle Festlegungen der Internationalen Norm ISO 4026-1977 mit natio-nalen Erganzungen.Diese sind durch Raster gekennzeichnet.Eine unveranderte Obernahme von ISO 4026 als DIN-ISO-Norm war zum gegenwartigen Zeitpunkt nicht moglich,餐weil einige ISO-Bezugsnormen noch nicht vorliegen und an deren Stelle nationale Normen treten.Ferner fehlen in器ISO 4026 die Grogen M 1,4,M 1,8,M 14,M 18 und M 22 sowie einige Zwischenlangen,die national benotigt werden.MaBe in mm1 AnwendungsbereichISO 4026 enthalt Gewindestifte mit Innensechskant und Kegelkuppe,mit metrischen MaBen und Gewindedurchmes-sern von 1,6 bis 24 mm in Produktklasse A.Werden in besonderen Fallen andere Festlegungen als die aufgefuhrten benotigt,so sind diese nach den entsprechendenNormen der ISO zu wahlen,z.B.ISO 261,ISO 888,ISO 898,ISO 965,ISO 3506.In Deutschland gelten zusatzlich folgende Normen:DIN 267 Teil 1 Schrauben,Muttern und ahnliche Gewinde-und Formteile,Technische Lieferbedingungen,Allgemeine AngabenDIN 267 Teil 2 Schrauben,Muttern und ahnliche Gewinde-und Formteile,Technische Lieferbedingungen,Aus-fuhrung und MaBgenauigkeitDIN 267 Teil 5Schrauben,Muttern und ahnliche Gewinde-und Formteile,Technische Lieferbedingungen,Prufungund AbnahmeDIN 267 Teil 6 Mechanische Verbindungselemente,Technische Lieferbedingungen,Ausfuhrung und MaBgenauigkeit fur Produktklasse FDIN 267 Teil 9 Mechanische Verbindungselemente,Technische Lieferbedingungen,Teile mit galvanischen Oberzu-genDIN 267 Teil 11 Mechanische Verbindungselemente,Technische Lieferbedingungen,Teile aus nichtrostenden StahlenDIN 267 Teil 18 Mechanische Verbindungselemente,Technische Lieferbedingungen,Teile aus Nichteisenmetallen2 MaBe und BezeichnungAndere zuldssige Form90bis120°]des InnensechskantgrundesunvollstandigesGewinde 2PmaxRundung oder Ansenkung amInnensechskant zulassigBezeichnung eines Gewindestiftes mit Innensechskant und Gewinde d=M 6,NennmaB I=12 mm und Festigkeits-klasse 45H:Gewindestift DIN 913-M 6 X 12-45H1586Gewindestifte bis M 2,5 konnen auch in Produktklasse F nach DIN 267 Teil 6 bestellt werden.Hierfur ist der Buch-stabe F in die Bezeichnung einzufugen,z.B.:Gewindestift DIN 913-M 2 X4-45H-F.Werden Gewindestifte mit anderen Festigkeitsklassen (Harteklassen)nach DIN ISO 898 Teil 5 gewunscht,so ist das entsprechende Kurzzeichen in der Bezeichnung anzugeben,z.B.:Gewindestift DIN 913-M6 X 12-22H.“)und"")siehe Seite2Fortsetzung Seite 2 bis 4Erlauterungen Seite 4NormenausschuB Mechanische Verbindungselemente(FMV)im DIN Deutsches Institut fur Normung e.V.
