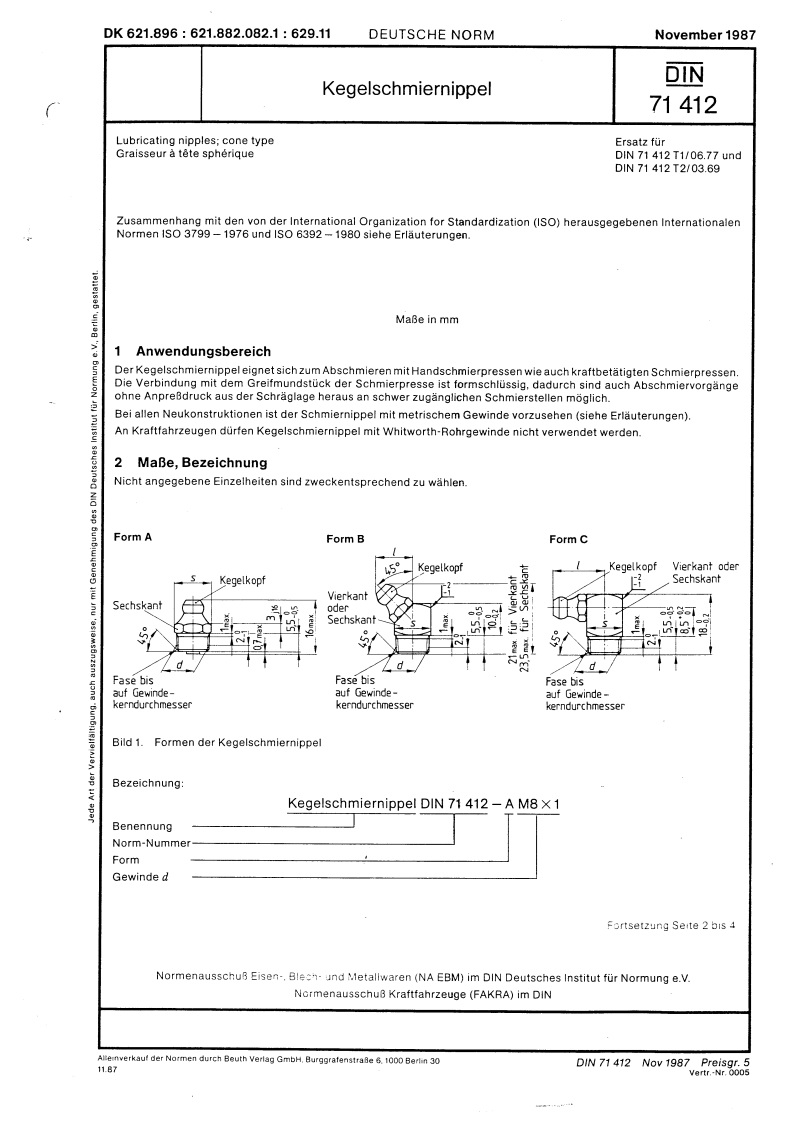

DK621.896:621.882.082.1:629.11DEUTSCHE NORMNovember 1987瓜Kegelschmiernippel71412Lubricating nipples;cone typeErsatz furGraisseur a tete spheriqueDlN71412T1/06.77undDIN71412T2/03.69Zusammenhang mit den von der International Organization for Standardization (ISO)herausgegebenen InternationalenNormen ISO 3799-1976 und ISO 6392-1980 siehe Erlauterungen.MaBe in mm"A'a Bunw.1AnwendungsbereichDer Kegelschmiernippel eignet sich zum Abschmieren mit Handschmierpressen wie auch kraftbetatigten Schmierpressen.Die Verbindung mit dem Greifmundstuck der Schmierpresse ist formschlussig,dadurch sind auch Abschmiervorgangeohne AnpreBdruck aus der Schraglage heraus an schwer zuganglichen Schmierstellen moglich.Bei allen Neukonstruktionen ist der Schmiernippel mit metrischem Gewinde vorzusehen (siehe Erlauterungen).An Kraftfahrzeugen durfen Kegelschmiernippel mit Whitworth-Rohrgewinde nicht verwendet werden.2 MaBe,BezeichnungNicht angegebene Einzelheiten sind zweckentsprechend zu wahlen.Form AForm BForm C450KegelkopfKegelkopf Vierkant oderKegelkopfSechskantVierkantSechskantoderSechskant可dFase bisFase bisFase bisauf Gewinde-auf Gewinde-auf Gewinde-kerndurchmesserkerndurchmesserkerndurchmesserBild 1.Formen der KegelschmiernippelBezeichnung:Kegelschmiernippel DIN 71 412-A M8 X1BenennungNorm-NummerFormGewinde dFortsetzung Seite 2 bis 4NormenausschuB Eisen-,Blesh-und Metallwaren (NA EBM)im DIN Deutsches Institut fur Normung e.V.NormenausschuB Kraftfahrzeuge (FAKRA)im DINder Normen durch Beuth Verlag GmbH.BurggratenstraBe 6.1000 Berlin 3011.87DIN 71 412 Nov 1987 Preisgr.5Vertr.-Nr.0005
