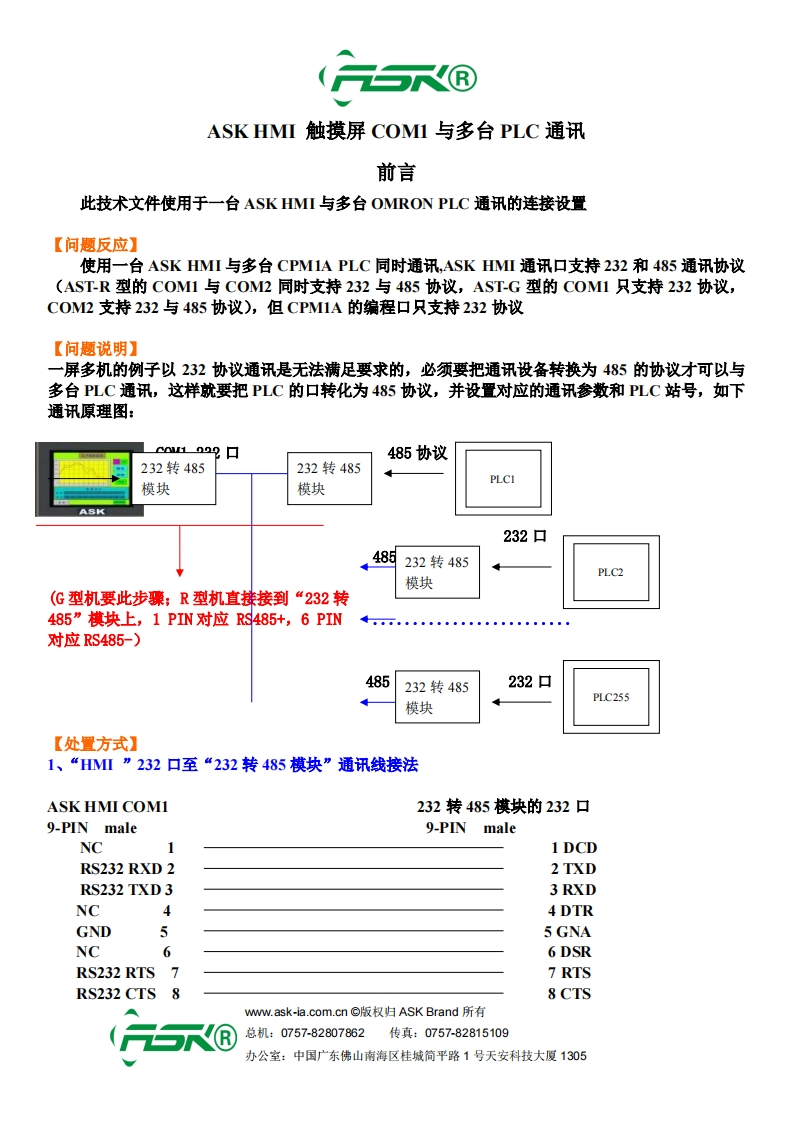

ASK HMI触摸屏COM1与多台PLC通讯前言此技术文件使用于一台ASK HMI与多台OMRON PLC通讯的连接设置【问题反应】使用一台ASK HMI与多台CPM1APLC同时通讯，ASK HM通讯口支特232和485通讯协议(AST-R型的C0M1与C0M2同时支持232与485协议，AST-G型的C0M1只支持232协议，COM2支持232与485协议)，但CPM1A的编程口只支持232协议【问题说明】一屏多机的例子以232协议通讯是无法满足要求的，必须要把通讯设备转换为485的协议才可以与多台PLC通讯，这样就要把PLC的口转化为485协议，并设置对应的通讯参数和PLC站号，如下通讯原理图：COM1 992口485协议232转485232转485PLCI模块模块232口485232转485PLC2模块(G型机要此步骤；R型机直接接到“232转485”模块上，1PIN对应RS485+,6PIN对应RS485-)485232转485232▣PLC255模块【处置方式】1、“HMⅡ”232口至“232转485模块”通讯线接法ASK HMI COMI232转485模块的232口9-PIN male9-PIN maleNC1 DCDRS232 RXD 22TXDRS232 TXD 33 RXDNC￥4 DTRGND55GNANC66DSRRS232 RTS 77RTSRS232 CTS 88CTSww.ask-la.com.cn©版权归ASK Brand所有总机：0757-82807862传真：0757-82815109办公室：中国广东佛山南海区桂城简平路1号天安科技大厦1305
