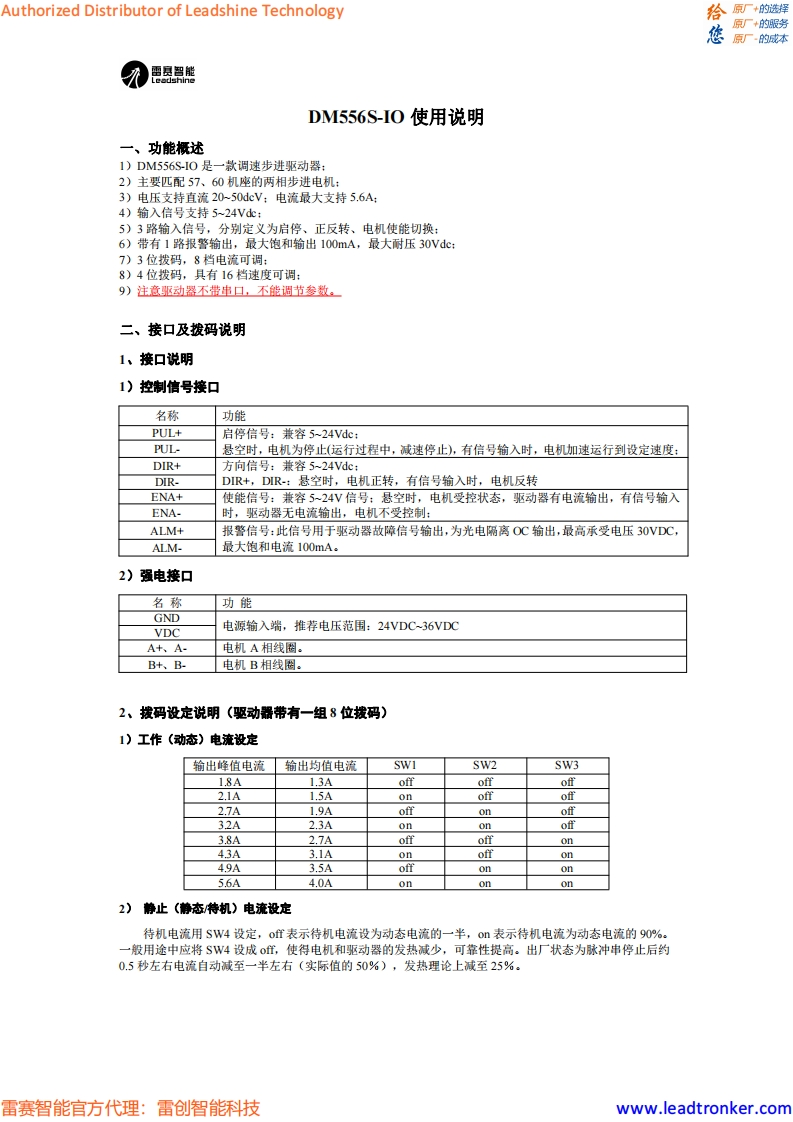

Authorized Distributor of Leadshine Technology拾原的选辉原厂+的服务原厂·的成本思暴器熊DM556S-I0使用说明一、功能概述1)DM556S-IO是一款调速步进驱动器:2)主要匹配57、60机座的两相步进电机:3)电压支持直流20-50dcV:电流最大支持5.6A:4)输入信号支持5-24Vd:5)3路输入信号,分别定义为启停、正反转、电机使能切换:6)带有1路报警输出,最大饱和输出100mA,最大耐压30Vdc:7)3位拨码,8档电流可调:8)4位拨码,具有16档速度可调:9)注意驱动器不带串口,不能调节参数,二、接口及拨码说明1、接口说明1)控制信号接口名称功能PUL+启停信号:兼容524Vdc:PUL-悬空时,电机为停止(运行过程中,减速停止),有信号输入时,电机加速运行到设定速度:DIR+方向信号:兼容5-24Vdc:DIR-DIR+,DIR:悬空时,电机正转,有信号输入时,电机反转ENa+使能信号:兼容5~24V信号:悬空时,电机受控状态,驱动器有电流输出,有信号输入ENA-时,驱动器无电流输出,电机不受控制:ALM+报警信号:此信号用于驱动器故障信号输出,为光电隔离OC输出,最高承受电压30VDC,ALM-最大饱和电流100mA。2)强电接口名称功能GNDVDC电源输入端,推荐电压范围:24VDC36VDCA+、A-电机A相线圈。B+、B-电机B相线圈。2、拨码设定说明(驱动器带有一组8位拨码)1)工作(动态)电流设定输出峰值电流输出均值电流SWIsw2SW31.8A1.3Aof任offoff2.1A1.5Aonoffoff2.7A1.9Aof任onoff32A2.3Aononoff3.8A2.7Aoffoffon43A3.1Aonoffon4.9A3.5Aoffonon5.6A4.0Aononon2)静止(静态特机)电流设定待机电流用SW4设定,0f表示待机电流设为动态电流的一半,n表示待机电流为动态电流的90%。一般用途中应将SW4设成o优,使得电机和驱动器的发热减少,可靠性提高。出厂状态为脉冲串停止后约0.5秒左右电流自动减至一半左右(实际值的50%),发热理论上减至25%。雷赛智能官方代理:雷创智能科技www.leadtronker.com
