DMA882S-IO__调试说明书手册

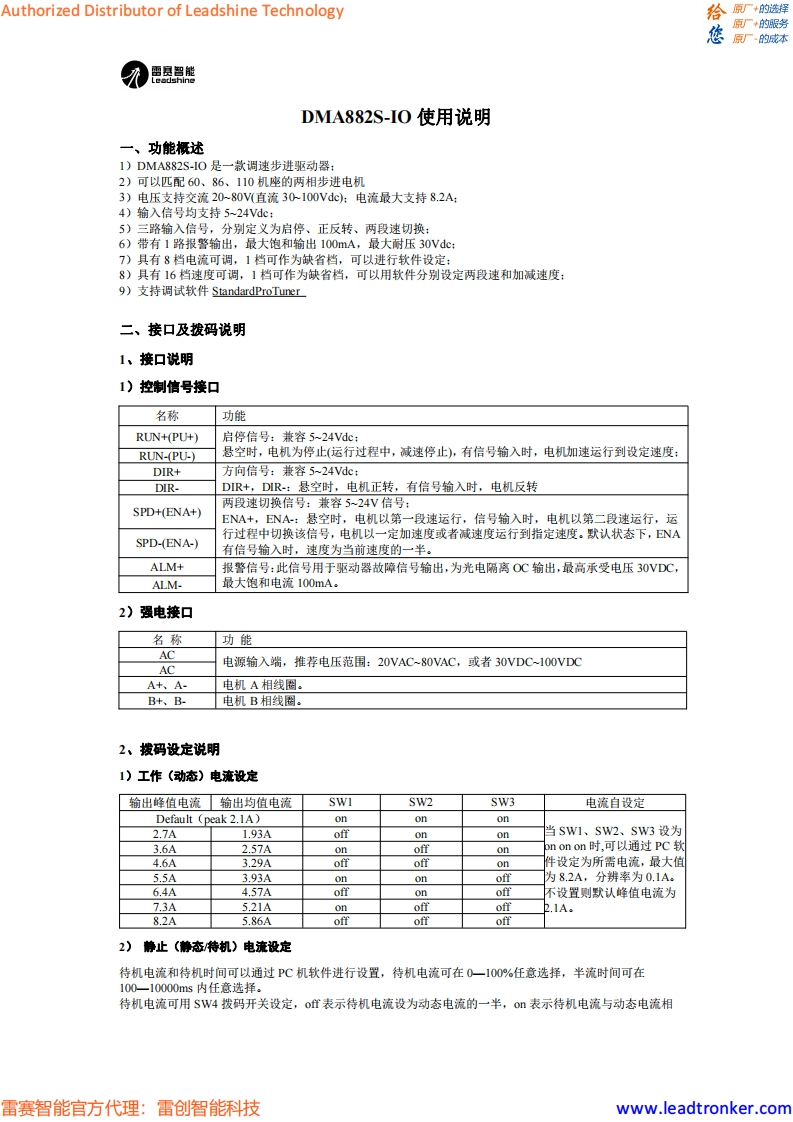

Authorized Distributor of Leadshine Technology拾原的选辉原厂+的服务原厂·的成本思悬能DMA882S-IO使用说明一、功能概述1)DMA882S-IO是一款调速步进驱动器：2)可以匹配60、86、110机座的两相步进电机3)电压支持交流20-80V(直流30100Vdc):电流最大支持8.2A:4)输入信号均支持5-24Vdc:5)三路输入信号，分别定义为启停、正反转、两段速切换：6)带有1路报警输出，最大饱和输出100mA,最大耐压30Vdc:7)具有8档电流可调，1档可作为缺省档，可以进行软件设定：8)具有16档速度可调，1档可作为缺省档，可以用软件分别设定两段速和加减速度：9)支持调试软件StandardProTuner二、接口及拨码说明1、接口说明1)控制信号接口名称功能RUN+(PU+)启停信号：兼容524Vdc:RUN-(PU-)悬空时，电机为停止（运行过程中，减速停止），有信号输入时，电机加速运行到设定速度：DIR+方向信号：兼容524Vdc:DIR-DIR+,DIR:悬空时，电机正转，有信号输入时，电机反转SPD+(ENA+)两段速切换信号：兼容5~24V信号：ENA+,ENA:悬空时，电机以第一段速运行，信号输入时，电机以第二段速运行，运行过程中切换该信号，电机以一定加速度或者减速度运行到指定速度。默认状态下，ENASPD-(ENA-)有信号输入时，速度为当前速度的一半。ALM+报警信号：此信号用于驱动器故障信号输出，为光电隔离OC输出，最高承受电压30VDCALM-最大饱和电流100mA。2)强电接口名称功能ACAC电源输入端，推荐电压范围：20VAC~80VAC,或者30VDC~10OVDCA+、A-电机A相线圈。B+、B-电机B相线圈。2、拨码设定说明1)工作（动态）电流设定输出峰值电流输出均值电流SWISW2SW3电流自设定Default (peak 2.1A)ononon2.7A1.93Aoffonon当SW1、SW2、SW3设为3.6A2.57Aonoffonn onon时，可以通过PC软4.6A3.29Aoffoffon件设定为所需电流，最大值5.5A3.93Aononoff为8.2A,分辨率为0.1A。6.4A4.57Aoffonoff不设置则默认峰值电流为7.3A5.21Aonoff0开2.1A。8.2A5.86Aoff'offoff2)静止（静态/待机）电流设定待机电流和待机时间可以通过PC机软件进行设置，待机电流可在0一100%任意选择，半流时间可在100一10000ms内任意选择。待机电流可用SW4拨码开关设定，of任表示待机电流设为动态电流的一半，o表示待机电流与动态电流相雷赛智能官方代理：雷创智能科技www.leadtronker.com
