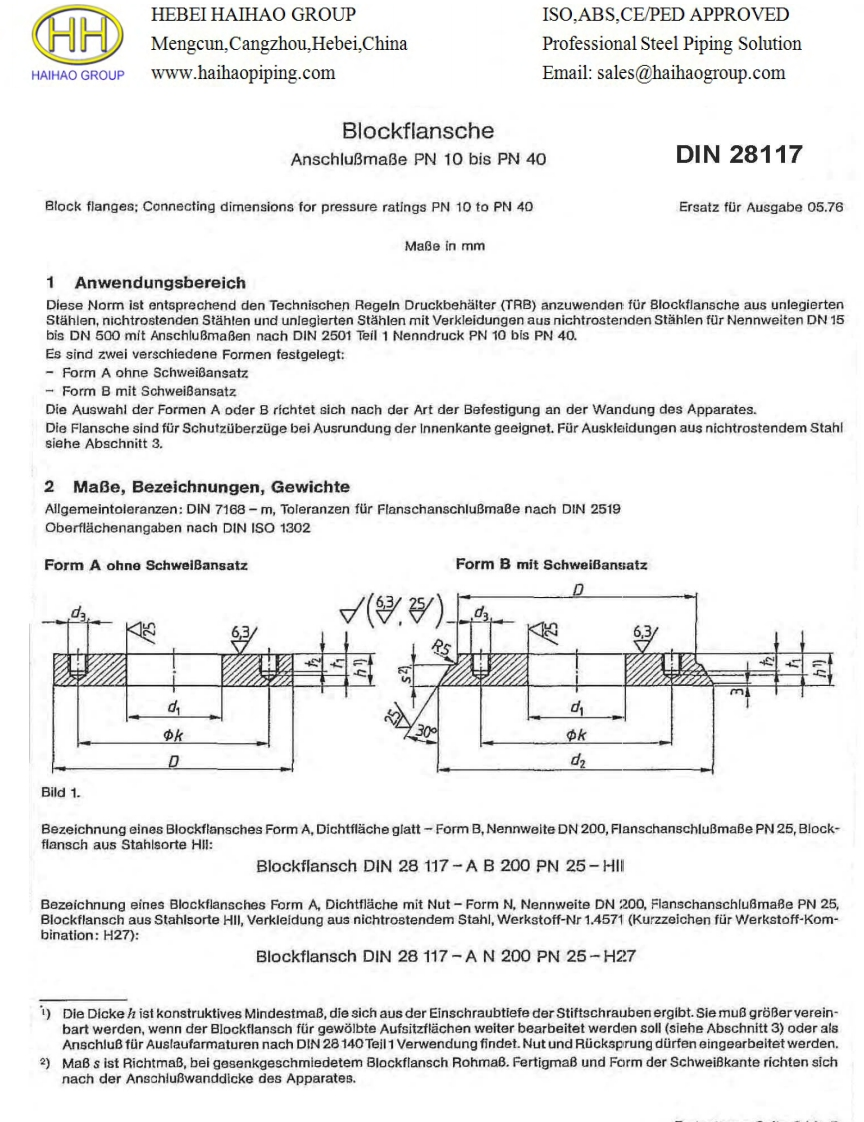

HEBEI HAIHAO GROUPISO.ABS.CE/PED APPROVEDMengcun,Cangzhou,Hebei,ChinaProfessional Steel Piping SolutionHAIHAO GROUPwww.haihaopiping.comEmail:sales@haihaogroup.comBlockflanscheAnschluBmaBe PN 10 bis PN 40DIN28117Block flanges:Connecting dimensions for pressure ratings PN 10 to PN 40Ersatz fur Ausgabe 05.76MaBe in mm1 AnwendungsbereichDiese Norm ist entsprechend den Technischen Regeln Druckbehaiter (TRB)anzuwenden fur Blockflansche aus unlegiertenStahlen,nichtrostenden Stahlen und unlegierten Stahlen mit Verkleidungen aus nichtrostenden Stahlen fur Nennweiten DN 15bis DN 500 mit AnschluBmaBen nach DIN 2501 Teil 1 Nenndruck PN 10 bis PN 40.Es sind zwei verschiedene Formen festgelegt:Form A ohne SchweiBansatzForm B mit SchweiBansatzDie Auswahl der Formen A oder B richtet sich nach der Art der Befestigung an der Wandung des Apparates.Die Flansche sind fur Schutzuberzuge bei Ausrundung der Innenkante geeignet.Fur Auskleidungen aus nichtrostendem Stahlsiehe Abschnitt 3.2 MaBe,Bezeichnungen,GewichteAllgemeintoleranzen:DIN 7168-m,Toleranzen fur FlanschanschluBmaBe nach DIN 2519Oberflachenangaben nach DIN ISO 1302Form A ohne SchweiBansatzForm B mit SchweiBansatz63/dd中K中kDd2Bild 1.Bezeichnung eines Blockflansches Form A,Dichtflache glatt-Form B,Nennweite DN 200,FlanschanschluBmaBe PN25,Block-flansch aus Stahlsorte HIl:Blockflansch DIN 28 117-A B 200 PN 25-HIIBezeichnung eines Blockflansches Form A,Dichtflache mit Nut-Form N,Nennweite DN 200,FlanschanschluBmaBe PN 25,Blockflansch aus Stahlsorte Hll,Verkleidung aus nichtrostendem Stahl,Werkstoff-Nr 1.4571(Kurzzeichen fur Werkstoff-Kom-bination:H27):Blockflansch DIN 28 117-A N 200 PN 25-H27Dle Dicke ist konstruktives MindestmaB,die sich aus der Einschraubtiefe der Stiftschrauben ergibt.Sie muB groBer verein-bart werden,wenn der Blockflansch fur gewolbte Aufsitzflachen weiter bearbeitet werden soll(siehe Abschnitt 3)oder alsAnschluB fur Auslaufarmaturen nach DIN 28 140Teil 1 Verwendung findet.Nut und Rucksprung durfen eingearbeitet werden.2)MaB s ist RichtmaB,bei gesenkgeschmiedetem Blockflansch RohmaB.FertigmaB und Form der SchweiBkante richten sichnach der AnschluBwanddicke des Apparates.
