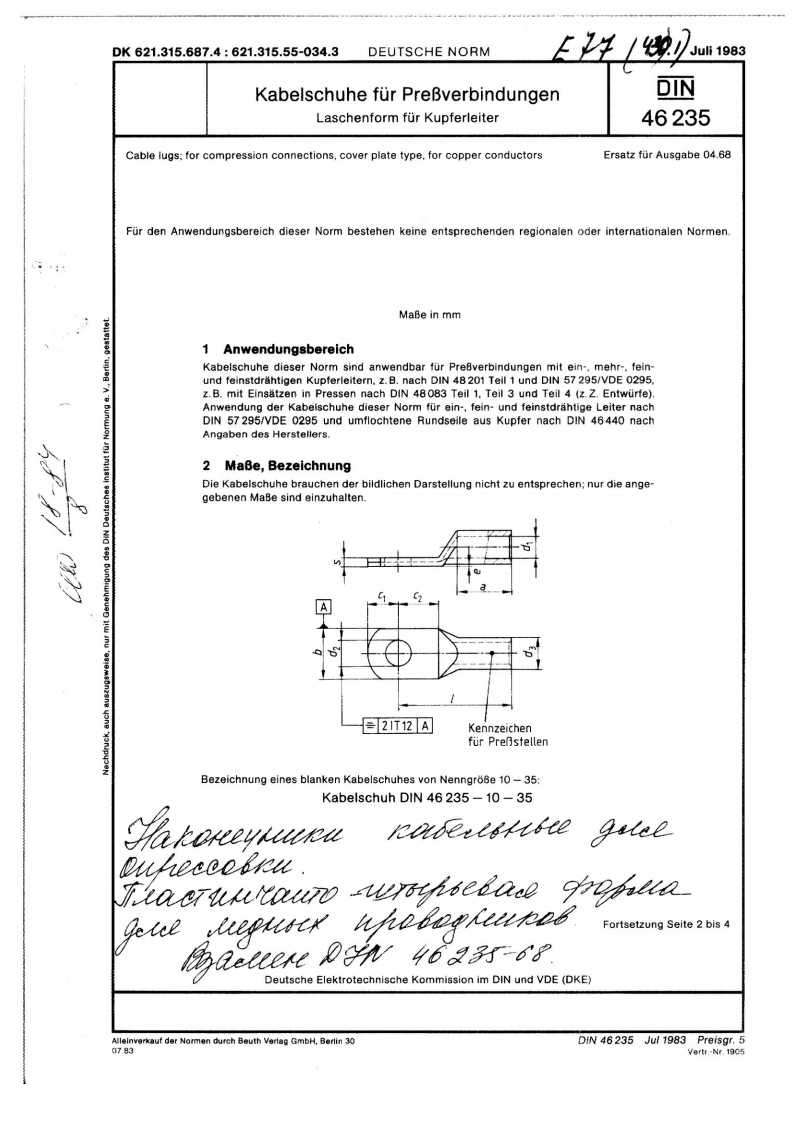

DK621.315.687.4:621.315.55-034.3 DEUTSCHE NO0RMsun 1003Kabelschuhe fur PreBverbindungen瓜Laschenform fur Kupferleiter46235Cable lugs:for compression connections,cover plate type,for copper conductorsErsatz fur Ausgabe 04.68Fur den Anwendungsbereich dieser Norm bestehen keine entsprechenden regionalen oder internationalen Normen.MaBe in mm1AnwendungsbereichKabelschuhe dieser Norm sind anwendbar fur PreBverbindungen mit ein-.mehr-.fein-und feinstdrahtigen Kupferleitern.z.B.nach DIN 48201 Teil 1 und DIN 57 295/VDE 0295,z.B.mit Einsatzen in Pressen nach DIN 48083 Teil 1.Teil 3 und Teil 4 (z.Z.Entwurfe).Anwendung der Kabeischuhe dieser Norm fur ein-,fein-und feinstdrahtige Leiter nachDIN 57 295/VDE 0295 und umflochtene Rundseile aus Kupfer nach DIN 46440 nachAngaben des Herstellers.2 MaBe,BezeichnungDie Kabelschuhe brauchen der bildlichen Darstellung nicht zu entsprechen:nur die ange-gebenen MaBe sind einzuhalten.=21T12AKennzeichenfur PreBstellenBezeichnung eines blanken Kabelschuhes von NenngroBe 10-35:Kabelschuh DIN 46 235-10-35aporeyurageististe guceDuiiesoostuLiaeruultaun wnhiedase ohtageteeLeputt hhedegkeutodFortsetzung Seite 2 bis 4角a2eDn46及furDeutsche Elektrotechnische Kommission im DIN und VDE (DKEdurch Beuth Verlag GmbH.Berlin 30DIN 46 235 Jul 1983 Preisgr.5Vertr.-Nr.1905
