GB324-88焊缝符号表示法

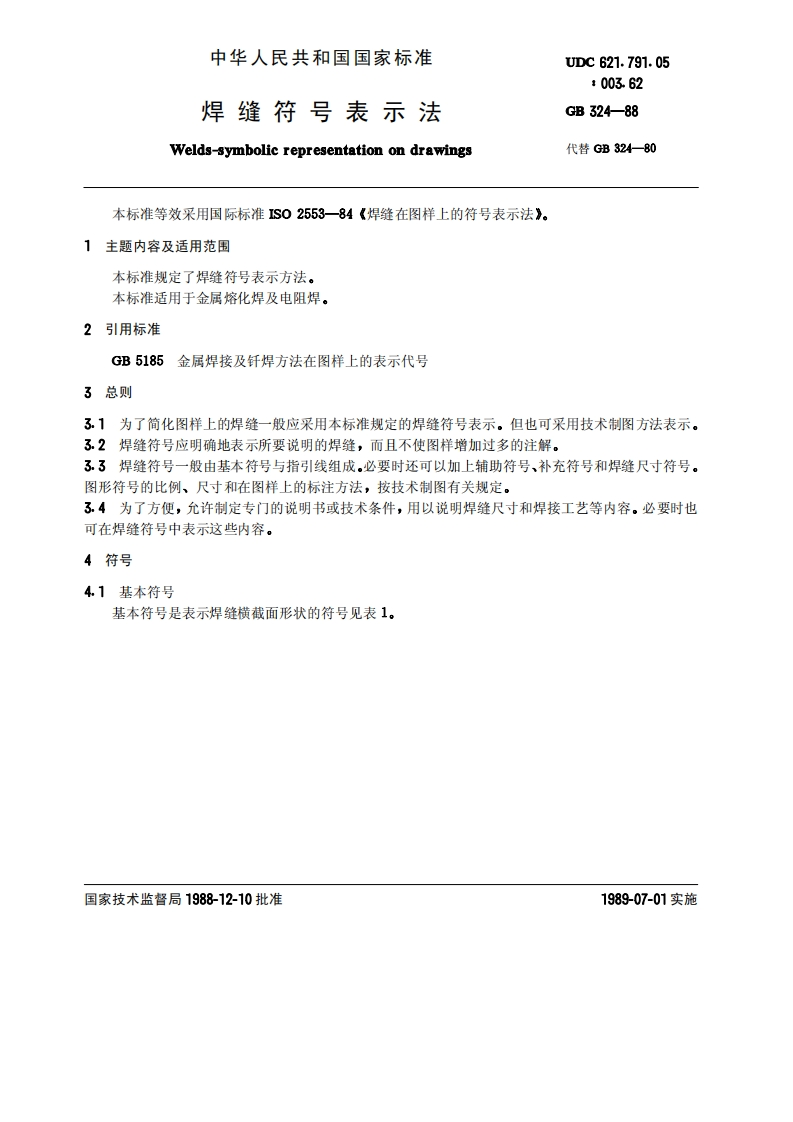

中华人民共和国国家标准UDc621.791.054003.62焊缝符号表示法GB324—88Welds-symbolic representation on drawings代替GB324一80本标准等效采用国际标准S02553一84《焊缝在图样上的符号表示法》。1主题内容及适用范围本标准规定了焊缝符号表示方法。本标准适用于金属熔化焊及电阻焊。2引用标准GB5185金属焊接及钎焊方法在图样上的表示代号3总则31为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。3.2焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。3.3焊缝符号一般由基本符号与指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。3.4为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。4符号41基本符号基本符号是表示焊缝横截面形状的符号见表1。国家技术监督局198812-10批准198907-01实施
