GB1002-1996家用和类似用途单相插头插座型式、基本参数和尺寸

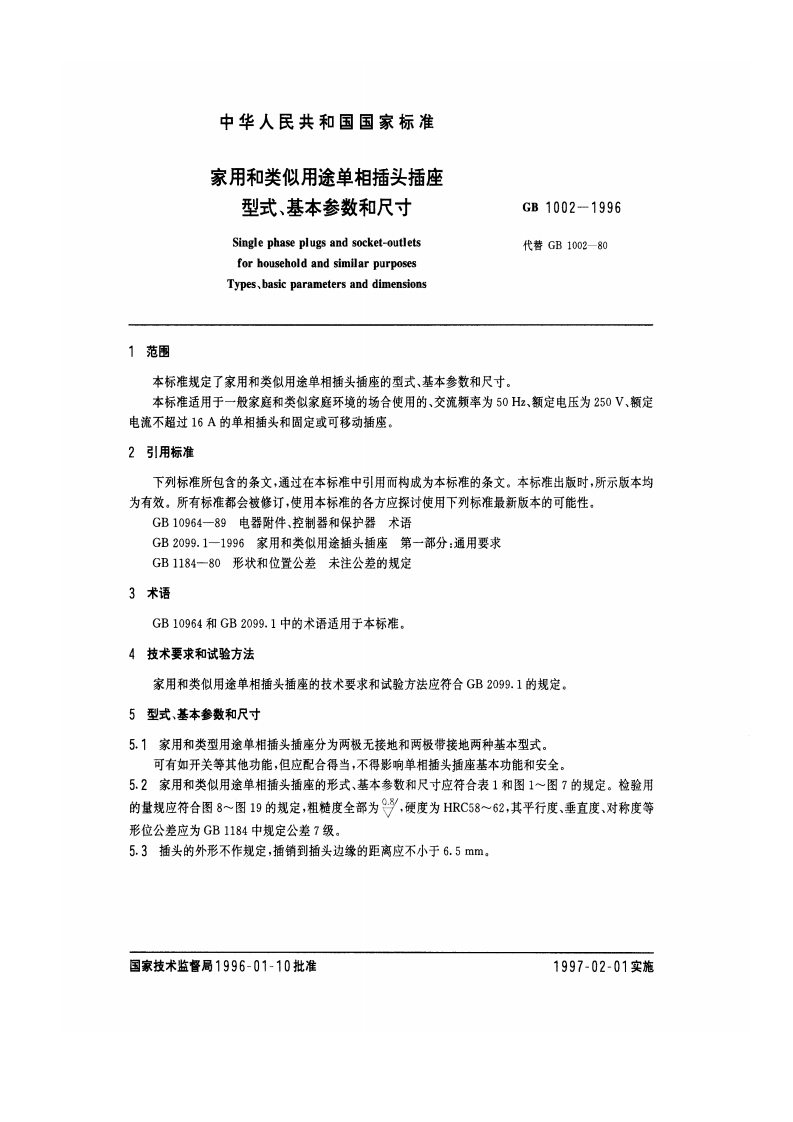

中华人民共和国国家标准家用和类似用途单相插头插座型式、基本参数和尺寸GB1002-1996Single phase plugs and socket-outlets代替GB1002-80for household and similar purposesTypes,basic parameters and dimensions1范围本标准规定了家用和类似用途单相插头插座的型式、基本参数和尺寸。本标准适用于一般家庭和类似家庭环境的场合使用的、交流频率为50Hz、额定电压为250V、额定电流不超过16A的单相插头和固定或可移动插座。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10964一89电器附件，控制器和保护器术语GB2099.1一1996家用和类似用途插头插座第一部分：通用要求GB1184一80形状和位置公差未注公差的规定3术语GB10964和GB2099.1中的术语适用于本标准。4技术要求和试验方法家用和类似用途单相插头插座的技术要求和试验方法应符合GB2099.1的规定，5型式、基本参数和尺寸5.1家用和类型用途单相插头插座分为两极无接地和两极带接地两种基本型式。可有如开关等其他功能，但应配合得当，不得影响单相插头插座基本功能和安全。52家用和类似用途单相插头插座的形式、基本参数和尺寸应符合表1和图1~图7的规定。检验用的量规应符合图8~图19的规定，粗糙度全部为当，硬度为HRC58~62,其平行度、垂直度、对称度等形位公差应为GB1184中规定公差7级。5.3插头的外形不作规定，插销到插头边缘的距离应不小于6.5mm。国家技术监督局1996-01-10批准1997-02-01实施
