GB1765-79测定耐湿热、耐盐雾、耐候性(人工加速)的漆膜制备法

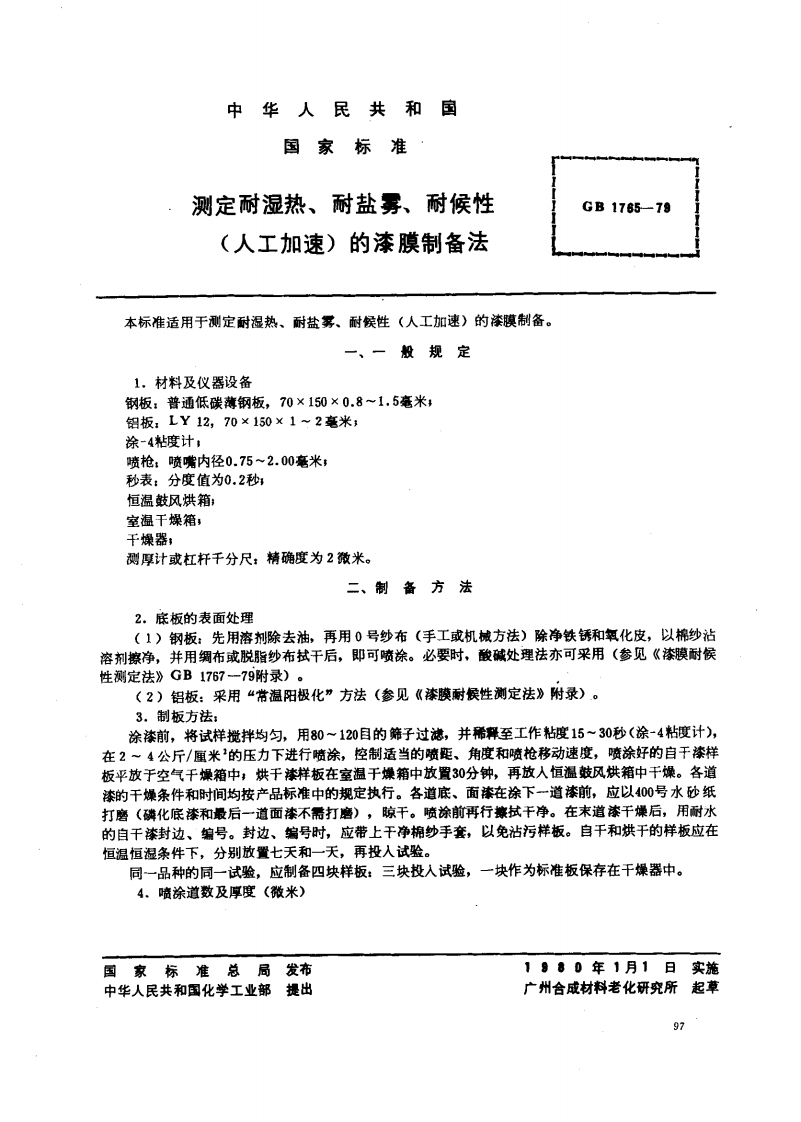

中华人民共和国国家标准测定耐湿热、耐盐雾、耐候性GB1765-78(人工加速)的漆膜制备法本标准适用于测定耐湿热、耐盐雾、耐候性（人工加速)的膜制备。一、一般规定1.材料及仪器设备钢板：普通低碳薄钢板，70×150×0.8~1.5毫米：铝板：LY12,70×150×1~2毫米，涂-4粘度计，喷枪：喷嘴内径0.75~2.00毫米；秒表：分度值为0.2秒，恒温鼓风烘箱；室温干燥箱，千燥器测厚计或杠杆千分尺：精确度为2微米。二、制备方法2,底板的表面处理(1)钢板：先用溶剂除去油，再用·号纱布（手工或机械方法）除净铁锈和氧化皮，以棉纱沾溶剂擦净，并用绸布或脱脂纱布拭干后，即可喷涂。必要时，酸碱处理法亦可采用（参见《漆膜耐侯性测定法》GB1767一79附录)。(2)铝板：采用“常温阳极化”方法（参见《漆膜耐侯性测定法》附录）。3.制板方法：涂漆前，将试样搅拌均匀，用80~120目的筛子过滤，并稀释至工作粘渡15~30秒（涂-4粘度计），在2一4公斤/厘米的压力下进行喷涂，控制适当的喷距、角度和喷枪移动速度，喷涂好的自干漆样板平放于空气干燥箱中，烘干样板在室温干燥箱中放置30分钟，再放人恒温鼓风烘箱中干燥。各道漆的千燥条件和时间均按产品标准中的规定执行。各道底、面漆在涂下一道漆前，应以400号水砂纸打磨（磷化底漆和最后一道面漆不需打磨），晾干。喷涂前再行擦拭干净。在末道漆干燥后，用耐水的自干漆封边、编号。封边、编号时，应带上干净棉纱手套，以免沾污样板。自干和洪干的样板应在恒温恒湿条件下，分别放置七天和一天，再投人试验。同一品种的同一试验，应制备四块样板：三块投入试验，一块作为标准板保存在干燥器中。4.喷涂道数及厚度（微米）国家标准总局发布1.80年1月1日实施中华人民共和国化学工业部提出广州合成材料老化研究所起草97
