GB2099.1-1996插头、插座通用要求

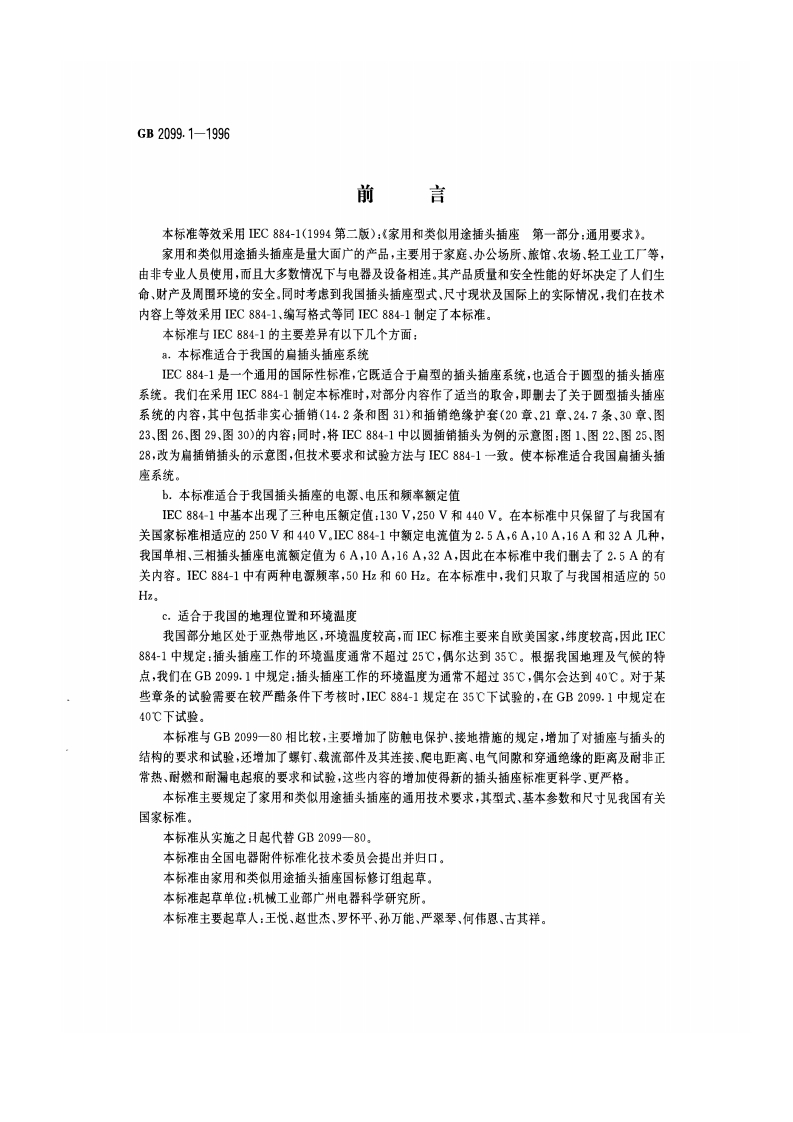

GB2099.1-1996前言本标准等效采用EC884-1(1994第二版)：《家用和类似用途插头插座第一部分：通用要求》。家用和类似用途插头插座是量大面广的产品，主要用于家庭、办公场所、旅馆、农场、轻工业工厂等，由非专业人员使用，而且大多数情况下与电器及设备相连。其产品质量和安全性能的好坏决定了人们生命、财产及周围环境的安全，同时考虑到我国插头插座型式、尺寸现状及国际上的实际情况，我们在技术内容上等效采用EC884-1、编写格式等同IEC884-1制定了本标准。本标准与EC8841的主要差异有以下几个方面：a,本标准适合于我国的肩插头插座系统EC884-1是一个通用的国际性标准，它既适合于扁型的插头插座系统，也适合于圆型的插头插座系统。我们在采用EC8841制定本标准时，对部分内容作了适当的取舍，即删去了关于圆型插头插座系统的内容，其中包括非实心插销(14.2条和图31)和插销绝缘护套(20章、21章、24.7条、30章、图23、图26图29、图30)的内容；同时，将EC884-1中以圆插销插头为例的示意图：图1、图22、图25、图28,改为扁插销插头的示意图，但技术要求和试验方法与EC884-1一致。使本标准适合我国扁插头插座系统。b.本标准适合于我国插头插座的电源、电压和频率额定值IEC8841中基本出现了三种电压额定值：130V,250V和440V。在本标准中只保留了与我国有关国家标准相适应的250V和440V.IEC884-1中额定电流值为2.5A,6A,10A,16A和32A几种，我国单相、三相插头插座电流额定值为6A,10A,16A,32A,因此在本标准中我们删去了2.5A的有关内容。IEC884-1中有两种电源频率，50Hz和60H2。在本标准中，我们只取了与我国相适应的50Hz。c.适合于我国的地理位置和环境温度我国部分地区处于亚热带地区，环境温度较高，而EC标准主要来自欧美国家，纬度较高，因此EC884-1中规定：插头插座工作的环境温度通常不超过25℃，偶尔达到35℃。根据我国地理及气候的特点，我们在GB2099.1中规定：插头插座工作的环境温度为通常不超过35℃，偶尔会达到40℃。对于某些章条的试验需要在较严酷条件下考核时，IEC884-1规定在35℃下试验的，在GB2099.1中规定在40℃下试验。本标准与GB2099一80相比较，主要增加了防触电保护，接地措施的规定，增加了对插座与插头的结构的要求和试验，还增加了螺钉、载流部件及其连接、爬电距离、电气间隙和穿通绝缘的距离及耐非正常热、耐燃和耐漏电起痕的要求和试验，这些内容的增加使得新的插头插座标准更科学、更严格。本标准主要规定了家用和类似用途插头插座的通用技术要求，其型式、基本参数和尺寸见我国有关国家标准。本标准从实施之日起代替GB2099一80本标准由全国电器附件标准化技术委员会提出并归口。本标准由家用和类似用途插头插座国标修订组起草。本标准起草单位：机械工业部广州电器科学研究所。本标准主要起草人：王悦、赵世杰、罗怀平、孙万能、严翠琴、何伟恩、古其样。
