GB_8808-1988

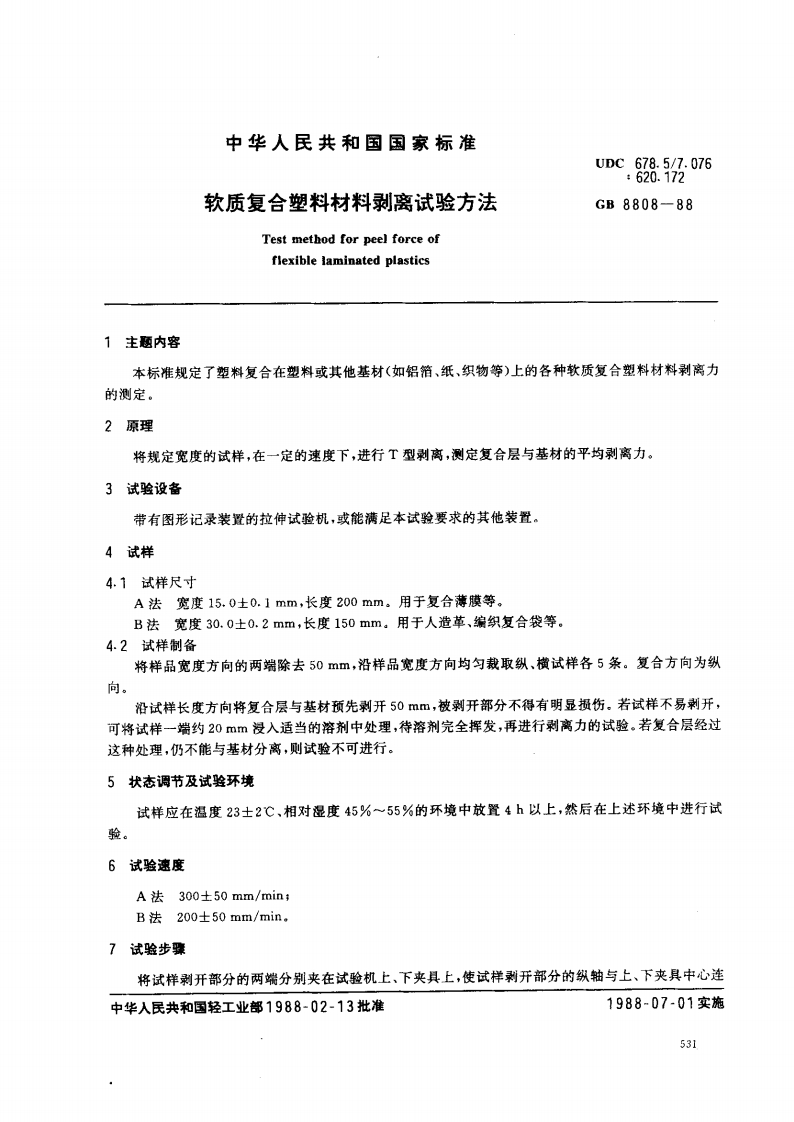

中华人民共和国国家标准UDC678.5/7.076:620.172软质复合塑料材料剥离试验方法GB8808-88Test method for peel force offlexible laminated plastics1主题内容本标准规定了塑料复合在塑料或其他基材（如铝箔、纸、织物等）上的各种软质复合塑料材料剥离力的测定。2原理将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离力。3试验设备带有图形记录装置的拉伸试验机，或能满足本试验要求的其他装置。4试样4.1试样尺寸A法宽度15.0土0.1mm,长度200mm。用于复合薄膜等。B法宽度30.0士0.2mm,长度150mm。用于人造革、编织复合袋等。4.2试样制备将样品宽度方向的两端除去50m,沿样品宽度方向均匀裁取纵、横试样各5条。复合方向为纵问。沿试样长度方向将复合层与基材预先剥开50mm,被剥开部分不得有明显损伤。若试样不易剥开，可将试样一端约20mm浸入适当的溶剂中处理，待溶剂完全挥发，再进行剥离力的试验。若复合层经过这种处理，仍不能与基材分离，则试验不可进行。5状态调节及试验环境试样应在温度23士2℃、相对湿度45%~55%的环境中放置4h以上，然后在上述环境中进行试验。6试验速度A法300土50mm/minB法200士50mm/min.7试验步骤将试样剥开部分的两端分别夹在试验机上、下夹具上，使试样剥开部分的纵轴与上、下夹具中心连中华人民典和国轻工业部1988-02-13批准1988-07-01实施531
