GB5293-85碳素钢埋弧焊用焊剂

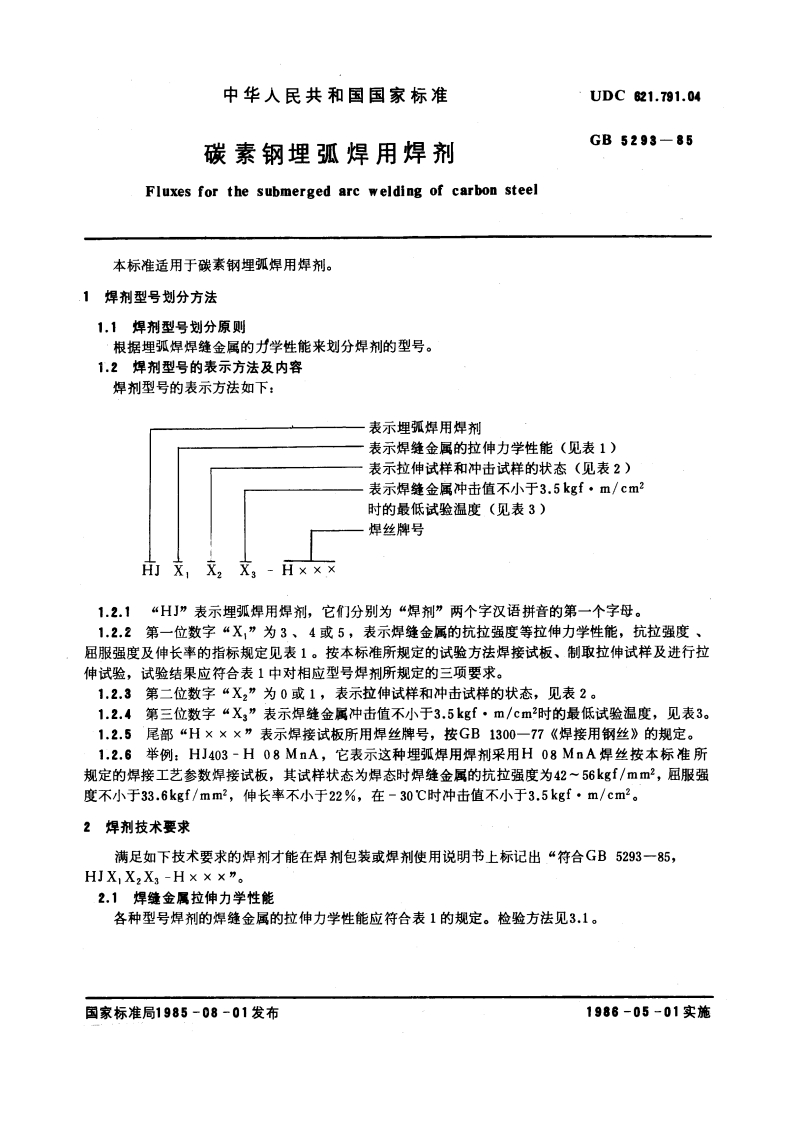

中华人民共和国国家标准UDC821.791.04GB5293-85碳素钢埋弧焊用焊剂Fluxes for the submerged arc welding of carbon steel本标准适用于碳素钢埋弧焊用焊剂。1焊剂型号划分方法1.1焊剂型号划分原则·根据埋弧焊焊缝金属的扩学性能来划分焊剂的型号。1.2焊剂型号的表示方法及内容焊剂型号的表示方法如下：表示埋弧焊用焊剂表示焊缝金属的拉伸力学性能（见表1）表示拉伸试样和冲击试样的状态（见表2）表示焊缝金属冲击值不小于3.5kgf·m/cm2时的最低试验温度（见表3）焊丝牌号而文，哀2文-日×××1.2.1“HJ”表示埋弧焊用焊剂，它们分别为“焊剂”两个字汉语拼音的第一个字母。1.2,2第一位数字“X,”为3、4或5，表示焊缝金属的抗拉强度等拉伸力学性能，抗拉强度、屈服强度及伸长率的指标规定见表1。按本标准所规定的试验方法焊接试板、制取拉伸试样及进行拉伸试验，试验结果应符合表1中对相应型号焊剂所规定的三项要求。1.2.3第二位数字“X2”为0或1，表示拉伸试样和冲击试样的状态，见表2。1.2.4第三位数字“X,”表示焊缝金属冲击值不小于3.5kgf·m/cm2时的最低试验温度，见表3。1.2.5尾部“H×××”表示焊接试板所用焊丝牌号，按GB1300一77《焊接用钢丝》的规定。1.2.6举例：HJ403-H08MA,它表示这种埋弧焊用焊剂采用H08MnA焊丝按本标准所规定的焊接工艺参数焊接试板，其试样状态为焊态时焊缝金属的抗拉强度为42~56kgf/mm2,屈服强度不小于33.6kgf/mm2,伸长率不小于22%，在-30℃时冲击值不小于3.5kgf·m/cm2。2焊剂技术要求满足如下技术要求的焊剂才能在焊剂包装或焊剂使用说明书上标记出“符合GB5293一85，HJX,X2X3-H×××”。2.1焊缝金属拉伸力学性能各种型号焊剂的焊缝金属的拉伸力学性能应符合表1的规定。检验方法见3.1。国家标准局1985-08-01发布1986-05-01实施
