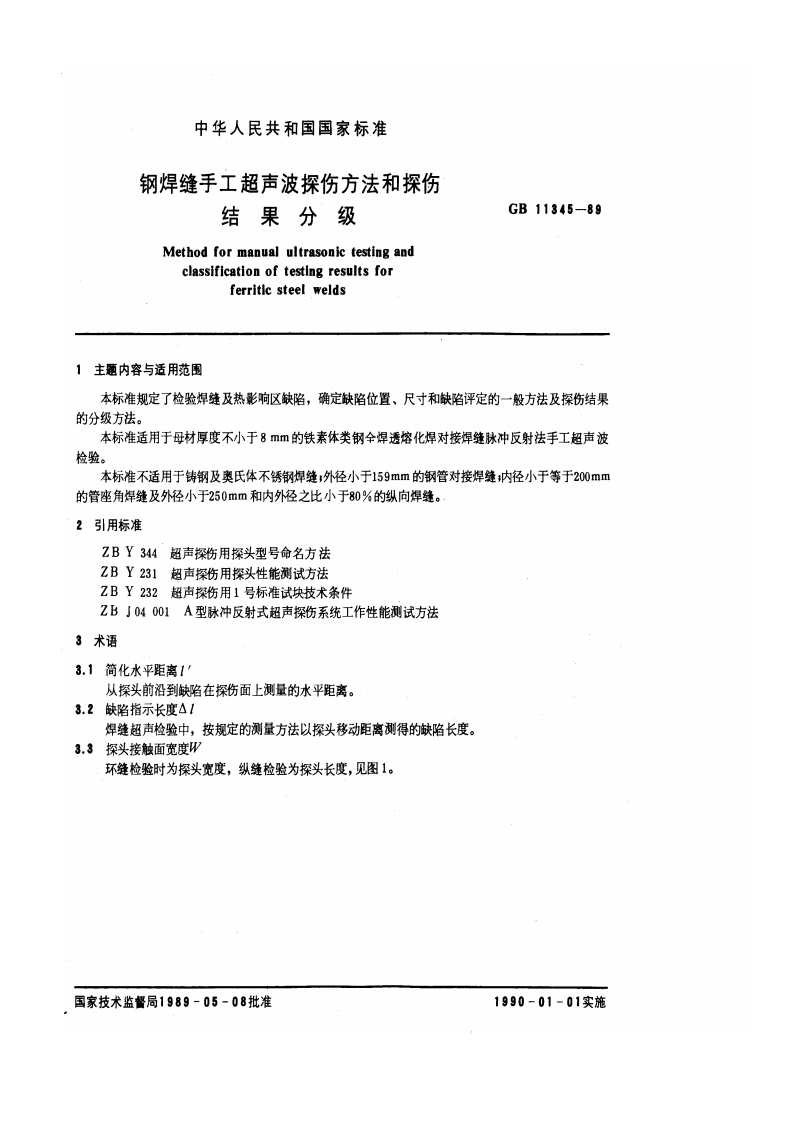

中华人民共和国国家标准钢焊缝手工超声波探伤方法和探伤结果分级GB11345-89Method for manual ultrasonic testing andclassification of testing results forferritic steel welds1主题内容与适用范围本标准规定了检验焊缝及热影响区缺陷，确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法。本标准适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。本标准不适用于铸钢及奥氏体不锈钢焊缝，外径小于159mm的钢管对接焊缝内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝。2引用标准ZBY344超声探伤用探头型号命名方法ZBY231超声探伤用探头性能测试方法ZBY232超声探伤用1号标准试块技术条件ZBJ04001A型秋冲反射式超声探伤系统工作性能测试方法3术语3.1简化水平距离1'从探头前沿到缺陷在探伤面上测量的水平距离。3.2缺陷指示长度△1焊缝超声检验中，按规定的测量方法以探头移动距离测得的缺陷长度。3.3探头接触面宽度W环缝检验时为探头宽度，纵缝检验为探头长度，见图1。国家技术监督局1989-05-08批准1990-01-01实施
