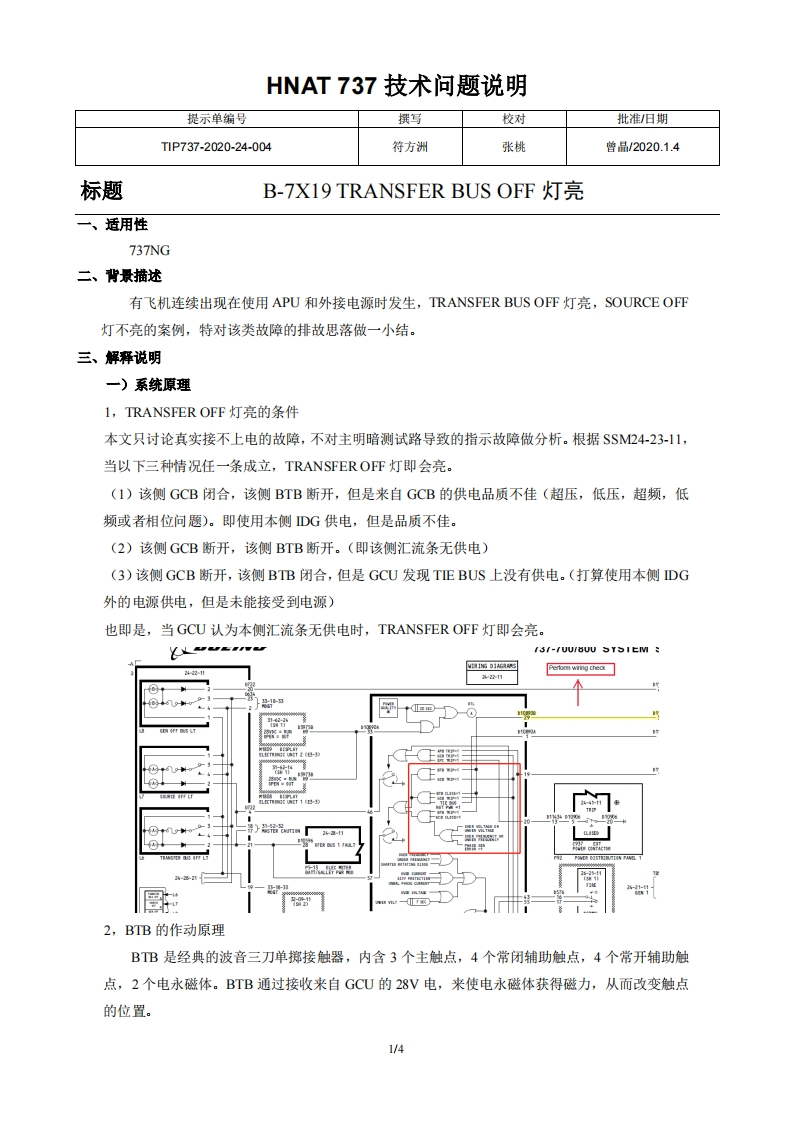

HNAT737技术问题说明提示单编号撰写校对批准/旧期T1P737-2020-24-004符方洲张桃曾品/2020.1.4标题B-7XI9 TRANSFER BUS OFF灯亮一、适用性737NG二、背景描述有飞机连续出现在使用APU和外接电源时发生，TRANSFER BUS OFF灯亮，SOURCE OFF灯不亮的案例，特对该类故障的排故思落做一小结。三、解释说明一)系统原理1,TRANSFER OFF灯亮的条件本文只讨论真实接不上电的故障，不对主明暗测试路导致的指示故障做分析。根据SSM24-23-11,当以下三种情况任一条成立，TRANSFER OFF灯即会亮。(1)该侧GCB闭合，该侧BTB断开，但是来自GCB的供电品质不佳（超压，低压，超频，低频或者相位问题)。即使用本侧DG供电，但是品质不佳。(2)该侧GCB断开，该侧BTB断开。（即该侧汇流条无供电）(3)该侧GCB断开，该侧BTB闭合，但是GCU发现TIE BUS上没有供电。（打算使用本侧DG外的电源供电，但是未能接受到电源)也即是，当GCU认为本侧汇流条无供电时，TRANSFER OFF灯即会亮。/3/-/UUIBUU STSIEMMWt镜1w脑D1AG芯2422-1Perom wirng cheo还1122-器…哥1e24-2-12,BTB的作动原理BB是经典的波音三刀单掷接触器，内含3个主触点，4个常闭辅助触点，4个常开辅助触点，2个电永磁体。BTB通过接收来自GCU的28V电，来使电永磁体获得磁力，从而改变触点的位置。1/4
