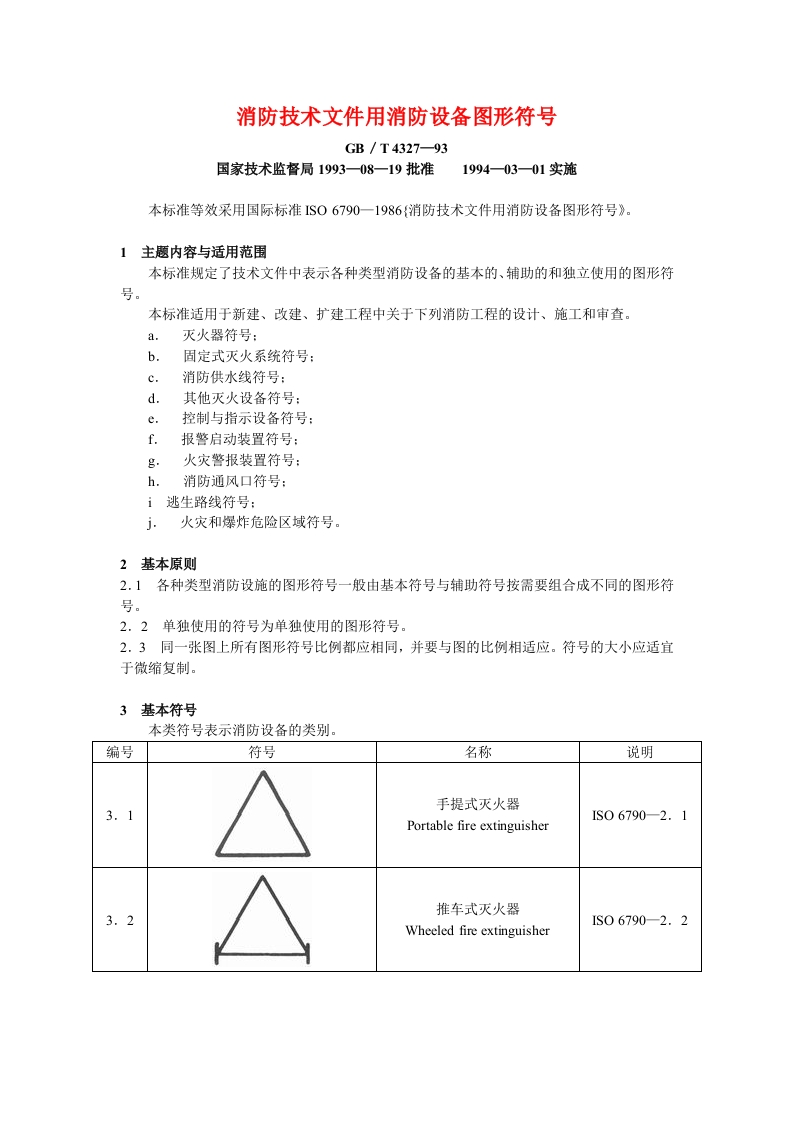

消防技术文件用消防设备图形符号GB/T4327-93国家技术监督局1993一08一19批准199403一01实施本标准等效采用国际标准S06790一1986消防技术文件用消防设备图形符号》。1主题内容与适用范围本标准规定了技术文件中表示各种类型消防设备的基本的、辅助的和独立使用的图形符号。本标准适用于新建、改建、扩建工程中关于下列消防工程的设计、施工和审查。a.灭火器符号：b.固定式灭火系统符号：C.消防供水线符号：d.其他灭火设备符号：e.控制与指示设备符号：f.报警启动装置符号：g火灾警报装置符号：h.消防通风口符号：i逃生路线符号：j火灾和爆炸危险区域符号。2基本原则2.1各种类型消防设施的图形符号一般由基本符号与辅助符号按需要组合成不同的图形符号。2.2单独使用的符号为单独使用的图形符号。2.3同一张图上所有图形符号比例都应相同，并要与图的比例相适应。符号的大小应适宜于微缩复制。3基本符号本类符号表示消防设备的类别。编号符号名称说明手提式灭火器3.1IS06790-2.1Portable fire extinguisher推车式灭火器3.2IS06790-2.2Wheeled fire extinguisher
