GBT4356-1984不锈钢盘条

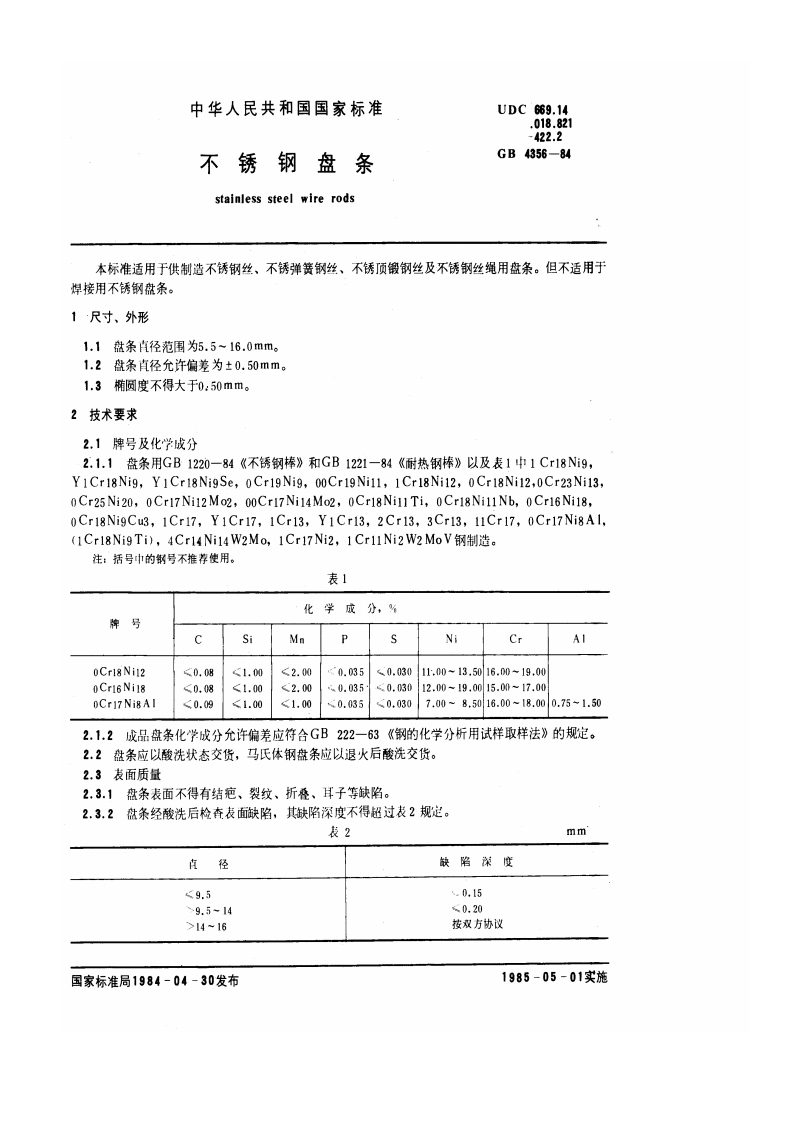

中华人民共和国国家标准UDC669.14.018.821-422.2不锈钢盘条GB4356-84stainless steel wire rods本标准适用于供制造不锈钢丝、不锈弹簧钢丝、不锈顶锻钢丝及不锈钢丝绳用盘条。但不适用于焊接用不锈钢盘条。1尺寸、外形1.1盆条直径范围为5.5~16.0mm。1.2盘条直径允许偏差为±0.50mm。1.3椭圆度不得大于0：50mm。2技术要求2.1牌号及化学成分2.1.1盘条用GB1220一84《不锈钢棒》和GB1221一84《耐热钢棒》以及表1中1Cr18Ni9,Y1Cr18Nig,Y1Cr18NigSe,0Cr19Nig,00Cr19Ni11,1Cr18Ni12,0Cr18Ni12,0Cr23Ni13,0Cr25 Ni20,0Cr17Ni12 Mo2,00Cr17Ni14Mo2,0Cr18Ni1lTi,0Cr18Ni11Nb,0Cr16Ni18,0Cr18NigCu3,1Cr17,Y1Cr17,1Cr13,Y1Cr13,2Cr13,3Cr13,11Cr17,0Cr17Ni8Al,(1Cr18Ni9Ti),4Cr14Ni14W2Mo,1Cr17Ni2,1Cr11Ni2W2MoV钢制造。注：活号中的钢号不推荐使用。表1化学成分，%牌号SiMnPNiCrAI0Cr18Ni12≤0.081.00<2.000.0350.03011.00-13.5016.00-19.000Cr16Ni18≤0.08<1.00<2.000.035s0.03012.00-19.0015.00-17.000Cr17Ni8Al<0.09<1.00<1.000.0350.0307.008.5016.00-18.000.75-1.502.1.2成品盘条化学成分允许偏差应符合GB222一63《钢的化学分析用试样取样法》的规定。22盘条应以酸洗状态交货，马氏体钢盘条应以退火后酸洗交货。2.3表面质量2.3.1盘条表面不得有结疤、裂纹、折叠、耳子等缺陷。2.3,2盘条经酸洗后检查表面缺陷，其缺陷深度不得超过表2规定。表2mm直径缺陷深度<9.5.0.159.5-140.20>14✉16按双方协议国家标准局1984-04-30发布1985-05-01实施
