GBT5224-2003预应力混凝土用钢绞线

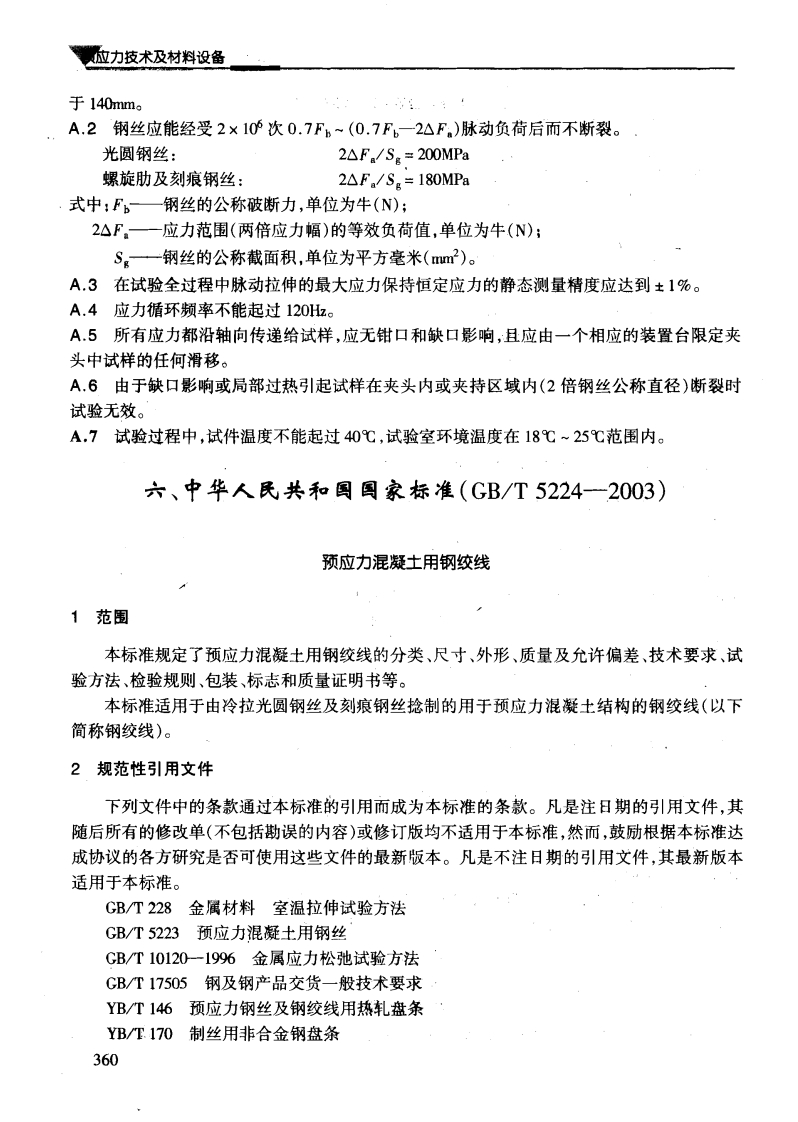

应力技术及材料设备于140mm。A.2钢丝应能经受2×105次0.7Fb~(0.7Fb一2△F.)脉动负荷后而不断裂。光圆钢丝：2△F./Sg=200MPa螺旋肋及刻痕钢丝：2△Fa/Sg=180MPa式中：F。一钢丝的公称破断力，单位为牛(N)2△F。一一应力范围（两倍应力幅）的等效负荷值，单位为牛(N):Sg一一钢丝的公称截面积，单位为平方毫米(mm)。A.3在试验全过程中脉动拉伸的最大应力保持恒定应力的静态测量精度应达到±1%。A.4应力循环频率不能起过120Hz。A.5所有应力都沿轴向传递给试样，应无钳口和缺口影响，且应由一个相应的装置台限定夹头中试样的任何滑移。A.6由于缺口影响或局部过热引起试样在夹头内或夹持区域内(2倍钢丝公称直径)断裂时试验无效。A.7试验过程中，试件温度不能起过40℃，试验室环境温度在18℃~25℃范围内。六、中华人民共和国国家标准(GB/T5224一2003)预应力混凝土用钢绞线1范围本标准规定了预应力混凝土用钢绞线的分类、尺寸、外形、质量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。本标准适用于由冷拉光圆钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞线)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T5223预应力混凝土用钢丝GB/T10120-一1996金属应力松弛试验方法GB/T17505钢及钢产品交货一般技术要求YB/T146预应力钢丝及钢绞线用热轧盘条YB/T.170制丝用非合金钢盘条360
