GBT6397-1986-金属拉伸试样_0

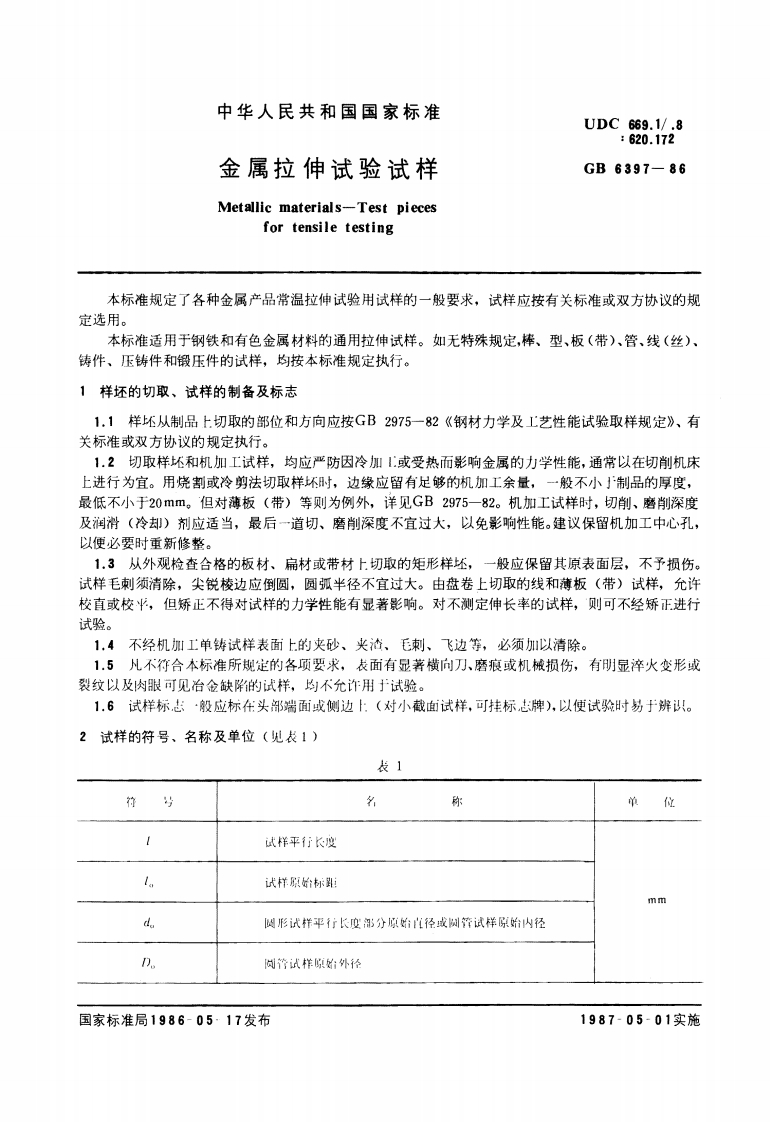

中华人民共和国国家标准UDC669.1/.8：620.172金属拉伸试验试样GB6397-86Metallic materials-Test piecesfor tensile testing本标准规定了各种金属产品常温拉伸试验用试样的一般要求，试样应按有关标准或双方协议的规定选用。本标准适用于钢铁和有色金属材料的通用拉伸试样。如无特殊规定，棒、型、板（带）、管、线（丝）、铸件、压铸件和锻压件的试样，均按本标准规定执行。1样坯的切取、试样的制备及标志1.1样坯从制品上切取的部位和方向应按GB2975一82《钢材力学及工艺性能试验取样规定》、有关标准或双方协议的规定执行。1.2切取样还和机加工试样，均应严防因冷加1或受热而影响金属的力学性能，通常以在切削机床上进行为宜。用烧割或冷剪法切取样坏，边缘应留有足够的机加工余量，一般不小」制品的厚度，最低不小于20mm。但对薄板（带）等则为例外，详见GB2975一82。机加工试样时，切削、磨削深度及润滑（冷却）剂应适当，最后一道切、磨削深度不宜过大，以免影响性能。建议保留机加工中心孔，以便必要时重新修整。1.3从外观检查合格的板材、扁材或带材上切取的矩形样坯，一般应保留其原表面层，不予损伤。试样毛刺须清除，尖锐棱边应倒圆，圆弧半径不宜过大。由盘卷上切取的线和薄板（带）试样，允许校直或校平，但矫正不得对试样的力学性能有显著影响。对不测定伸长率的试样，则可不经矫正进行试验。1.4不经机加工单铸试样表面上的夹砂、夹渣、毛刺、飞边等，必须加以清除。1.5凡不符合本标准所规定的各项要求，表面有显著横向刀、磨痕或机械损伤，有明显淬火变形域裂纹以及肉眼可见冶金缺的试样，均不允诈用于试验。1.6试样标志·般应标在头部端面或侧边上：（对小截面试样，可挂标志牌），以便试验时易于辨识。2试样的符号、名称及单位（见表1）发1符名称单位试样平行长度la试样照始标mmd侧形试样平行长度分原始：直径域圆管试样原始内径剑管试样原好外径国家标准局1986-05·17发布1987-05-01实施
